線分、曲線、および緩和曲線で構成される設計された道路を描画します。
([フィーチャを作成/編集])をクリックします。 - 道路タイプおよびスタイルを選択します。
道路タイプとスタイルを指定するには 既定の道路タイプとスタイルを使用するには - 作成ストリップで、
([道路を作成])の上にカーソルを置きます。 道路を作成する作成ストリップに、使用できる道路が表示されます。
- 道路タイプを選択します。
道路のタイプがメインの作成ストリップに表示されます。
- 新しい道路スタイルを選択するには、メインの作成ストリップで道路タイプをクリックします。
最近使用した道路スタイルが表示されます。表示されたスタイルを 1 つ選択するか、
をクリックして別のスタイルを作成します。
注: 指定した道路タイプとスタイルが、これ以降作成する道路で既定の道路スタイルになります。- 作成ストリップで、 ([道路を作成])をクリックします。 注: 既定では、標準の[道路を作成]ツールがアクティブになります。設計道路タイプが作成ストリップに表示されていない場合は、[道路を作成]ツール上にカーソルを移動して、設計道路タイプを選択します。
- 作成ストリップで、
- 道路の開始点をクリックします。
- 線分を伸ばし、もう一度クリックすると、交点と曲線の点が配置されます。
- 交点に向かってカーソルを移動します。

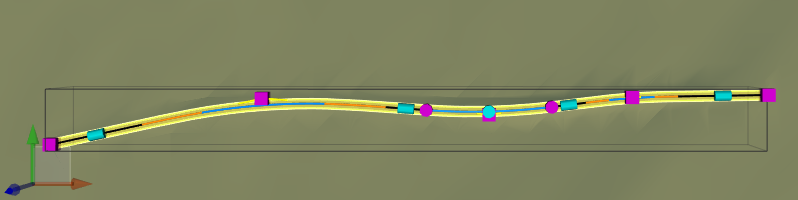

曲線は自動的に交点に配置されます。既定値の曲線のジオメトリは、道路の設計速度によって決定されます。

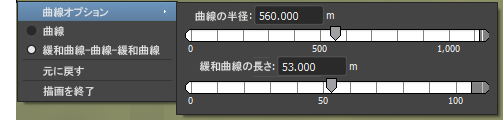

- 曲線を変更するには、右クリックします。別のタイプの曲線を選択するか、[曲線オプション]メニューを使用して曲線の半径または緩和曲線の長さを既定値から変更します。
- 複数の曲線を配置するには、手順 3 から 6 を繰り返します。
- 道路を終了するには、右クリックして[描画を終了]をクリックします。
道路は、[モデル エクスプローラ]では[サーフェス]画層であり、これらに関する情報は、[プロパティ エクスプローラ]に表示されます。道路の数、および情報(長さや面積など)は、[提案管理]の[道路]セクションに表示されます。
