この手順を使用して、独立型コンポーネントをプロジェクト ビューに配置します。
- 配置するコンポーネントのタイプに適したプロジェクト ビューを開きます。たとえば、机は平面図または 3D ビューに配置できますが、断面図または立面図には配置できません。
- [建築]タブ
[構築]パネル [コンポーネント]ドロップダウン
(コンポーネント)をクリックします。 - プロパティ パレット上部のタイプ セレクタで、目的のコンポーネント タイプを選択します。
目的のコンポーネント ファミリがプロジェクトにロードされていない場合は、[修正 | 配置 コンポーネント]タブ
[モード]パネル
(ファミリをロード)をクリックします。次に、[ファミリをロード]ダイアログの適切なカテゴリ フォルダにナビゲートし、ファミリを選択し、[開く]をクリックしてファミリをタイプ セレクタに追加します。 - 選択したコンポーネント ファミリが面に基づく、または作業面に基づく(この手順の後の注意を参照)ものとして定義されている場合は、[修正 | 配置 コンポーネント]タブに表示される[配置]パネルで次のオプションのいずれかをクリックします。

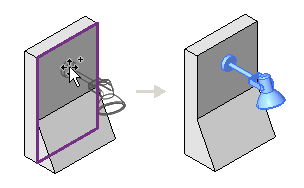

垂直面に配置。 このオプションは、一部のコンポーネントにのみ使用でき、垂直面への配置のみを行えます。

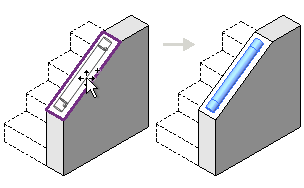

面に配置。このオプションは、方向に関係なく、面への配置を可能にします。
作業面に配置。このオプションは、ビューでアクティブな作業面が定義されていることを必要とします(作業面を設定して表示するを参照)。作業面のどの位置にでもコンポーネントを配置できます。
- 作図領域で、コンポーネントのプレビュー イメージが目的の位置になるまでカーソルを動かします。
- コンポーネントの方向を変更する場合は、[Spacebar] を押し、利用可能な配置オプションを使ってプレビュー イメージを回転します。
- プレビュー イメージが目的の位置と方向にあるときに、クリックしてコンポーネントを配置します。
コンポーネントを配置した後、近くの壁が動くときにコンポーネントが動くように指定できます。詳細は、「壁とともに線分とコンポーネントを移動する」を参照してください。
注: コンポーネントの配置方法は、コンポーネント ファミリが最初にどのように定義されたかによって異なります。「ファミリ テンプレートを選択する」を参照してください。
