既存のグリッド間に梁システムを配置するときに、オプション バーから 2 つの方法で同時にタグを配置できます。「ワンクリック梁システムを作成する」を参照してください。
[梁システム]をクリックして新しい梁システム インスタンスを配置した後、次の操作を実行します。
- [修正 | 配置 構造梁システム]タブ
[タグ]パネル [タグ配置]をクリックします。 - オプション バーで、[システム]または[フレーム]のいずれかを[タグ スタイル]として選択します。

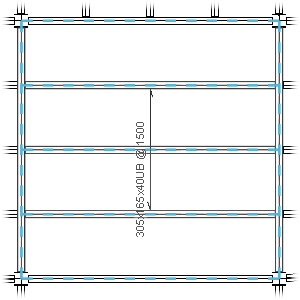

システム タグは、配置時にシステムの梁に垂直に梁システム スパン タグを表示します。

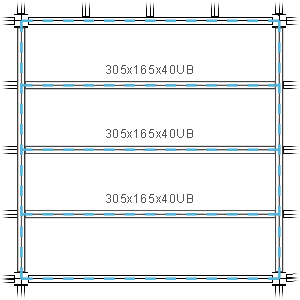

フレーム タグは、配置時にシステムの個々の梁に平行に構造フレーム タグを表示します。
梁システムのシステム タグおよびフレーム タグの詳細は、「梁システムにタグを付ける」を参照してください。
- 梁システムを配置します。
