梁システムにタグを付ける

フレーム タグまたは梁システムのスパン タグを使用して、梁システムにタグを付けることができます。

梁システムのフレーム タグ	梁システムのスパン タグ

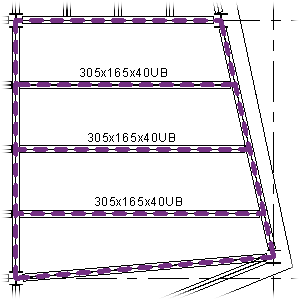

フレーム タグは、既定では、システム内で作成された梁の上部中心に平行に配置される構造フレーム タグです。これらのタグ位置は梁の注釈ツールを使用して変更できます。「梁の注釈ツール」を参照してください。

梁システムのスパン タグは、梁システムに固有です。通常、このファミリ(Structural Beam System Tag.rfa)は次のフォルダにあります。

%ALLUSERSPROFILE%¥Autodesk¥<product name and release>\Libraries\<language and locale>\Annotations\Structural

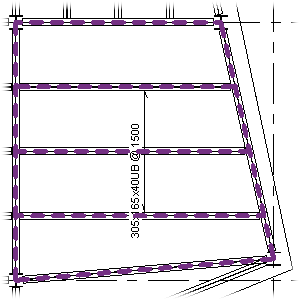

これらのタグは、システム内で作成された梁に垂直なスパン矢印として表示されます。ラベルは、梁システム内での梁の構造フレーム タイプと間隔を(梁タイプ @ 間隔の形式で)示します。
