文字を寸法値または均等テキストラベルに追加する

補足文字を標準寸法値または均等テキストラベル(EQ)の上下左右に追加することができます。

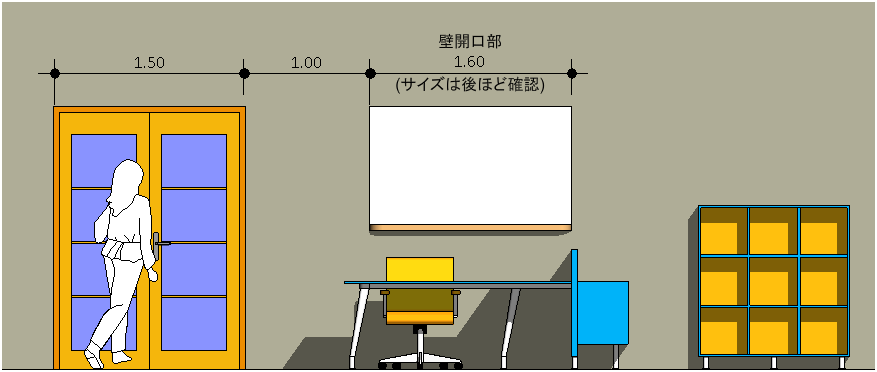

例

作図領域で、編集する寸法を選択します。
寸法値または均等テキストラベルをクリックします。
[寸法文字]ダイアログの[寸法値]で、[実際の数値を使用]を選択します。
必要に応じて、表示する文字を[上側]、[下側]、[接頭表記]、[末尾表記]の文字フィールドに入力します。

注: すべてのフィールドに文字を入力する必要はありません。必要なフィールドにのみ入力します。
[OK]をクリックします。
