標準寸法

標準寸法は、手動で指定して配置する寸法です。標準寸法は、修正可能と修正不可能の、2 つのパターンで表示できます。標準寸法が参照しているジオメトリを選択すると、標準寸法を修正できます。

標準寸法の参照先のジオメトリが修正用に選択されていない場合、寸法はその実寸で表示され、これに修正を加えることはできません。それらが修正に必要でない場合、この動作は寸法の密集を取り除きます。

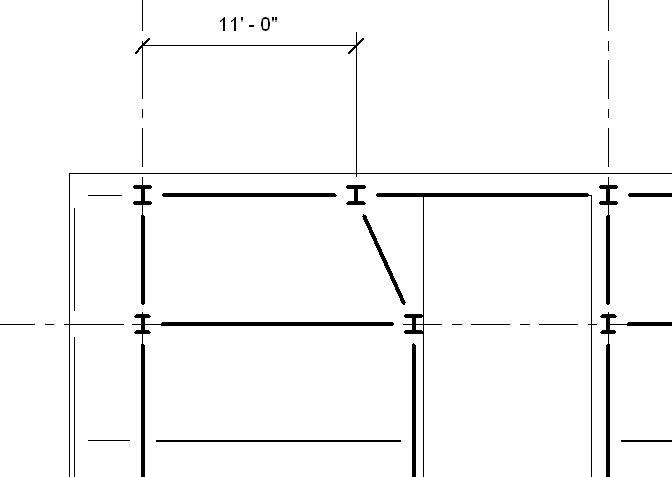

修正不可能な状態の標準寸法

Revit Structure

修正不可能な状態の標準寸法

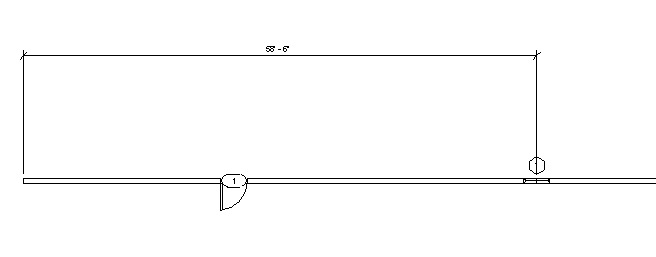

ドアや窓などのコンポーネントに寸法を記入する場合、開口部のエッジかコンポーネントの中心のどちらかを選択して寸法を記入します。

注: 寸法は、他の注釈要素と同様、ビュー固有の要素です。他のすべてのビューで自動的には表示されません。
