住宅用冷水システムを作成する

1. 1 つまたは複数の衛生器具を平面図ビューで選択します。
2. [衛生器具を修正]タブ [システムを作成]パネル [配管]をクリックします。
3. [配管システムを作成]ダイアログで、次の項目を指定します。
   • [システム タイプ]: ビューで選択した器具のタイプにより、割り当てられるシステム タイプが決定されます。給排水衛生設備配管システムの場合、既定のシステム タイプは、[サニタリー]、[住宅用冷水]、[住宅用温水]、および[その他]です。

     [住宅用冷水]を選択します。

     注: また、カスタムのシステム タイプを作成して、他のタイプのコンポーネントおよびシステムにも対応できます。
   • [システム名]: システムを一意に識別します。Revit が提示するシステム名を使用することも、名前を入力することもできます。
4. [OK]をクリックします。

   これまで割り当てられていないシステムは、システム ブラウザの[配管]フォルダに移動します。

5. [修正 | 衛生器具]タブ [レイアウト]パネル [レイアウトの生成] [プレースホルダを生成]をクリックします。

   [レイアウトの生成]タブがアクティブになります。

6. オプション バーで[設定]をクリックして、[配管変換設定]ダイアログを開きます。このダイアログでは、配管の[本管]セグメントと[枝管]セグメントのオフセットおよび配管タイプを指定できます。

   この例では、本管と枝管の両方で、配管タイプに[標準]が選択され、[オフセット]は 1' 6" (450 mm)に設定されます。 「配管変換設定」を参照してください。

7. パターン タイプを選択します。この例では、[周長]が選択され、[窪み]には 9" (20 mm)が指定されます。
8. または をクリックして提示された経路パターン間を移動し、平面図に最も適した経路パターンを選択します。
9. 目的のレイアウトを提供するパターンの候補が見つからない場合には、必要に応じて[修正]をクリックし、配管セグメントの位置を変更します。
10. 冷水システムの配管の経路に問題がなければ [レイアウトを終了]をクリックします。

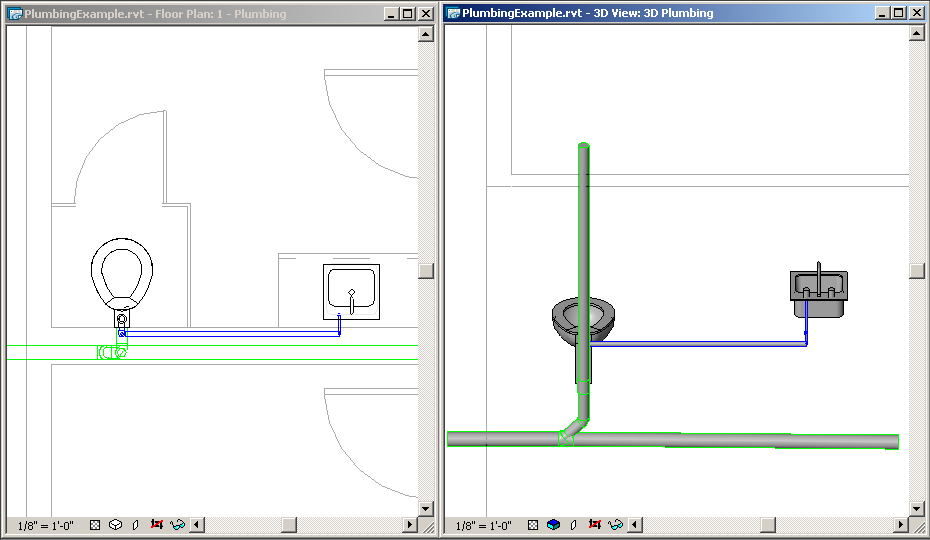

    [配管変換設定]ダイアログの指定に従って、システムの配管が作成されます。



    これで、[システム ブラウザ]の[配管]レベルで、トイレと洗面カウンターが[住宅用冷水システム]に割り当てられました。

11. [修正]をクリックします。
