給排水衛生設備配管システムは、設備のフローやサイズ変更の計算を簡単にする論理図形です。 プロジェクトに配置される配管から独立して、衛生器具間の経路や接続を表示します。器具をプロジェクトに配置すると、住宅用温水システム、住宅用冷水システム、衛生システムを作成して、給排水衛生設備配管システムのコンポーネントに接続できます。
- プロジェクトに器具を最初に配置すると、その器具はシステムに割り当てられません。配管を追加してコンポーネントを接続すると、器具は自動的にシステムに割り当てられます。
- コンポーネントを選択して、手動でシステムに追加できます。コンポーネントがシステムに割り当てられると、[レイアウト生成のワークフロー]ツールを使用して配管の経路を定義して、自動的にシステムの配管を作成できます。
システム ブラウザを使用して、すべてのコンポーネントが正しい配管システムに割り当てられることを確認します。
既定では、給排水衛生設備配管のシステム タイプには、住宅用温水システム、住宅用冷水システム、衛生システムの 3 つがあります。カスタムのシステム タイプを作成して、他のタイプのコンポーネントおよびシステムに対応できます。たとえば、高圧給気システムを作成できます。また、グラフィックスの上書き、マテリアル、計算、省略形、立上り/立下り記号など、システム タイプのタイプ パラメータを変更することもできます。
専門分野別ビューは、プロジェクトの配管システムを設計するときに不可欠です。 これらのビューを使用すると、コンポーネントをシステムに配置し、表示することができます。 コンポーネントがプロジェクト内のスペースの特定の高さに配置されたいるため、作成するビューには適切なビュー範囲と専門分野を指定する必要があります。
Revit には、専門分野固有のビューの定義に必要なビュー プロパティの多くを自動的に指定するビュー テンプレートがいくつか用意されています。「ビュー テンプレートを適用する」を参照してください。

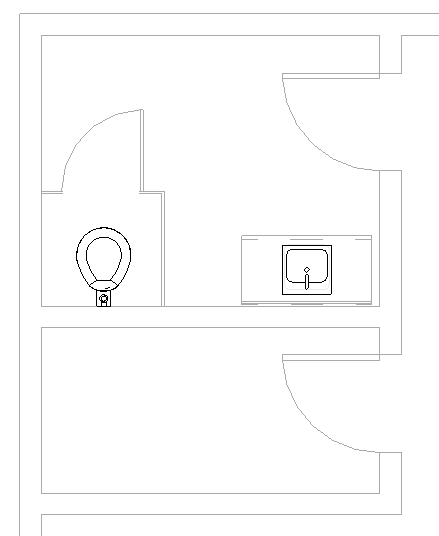

次のトピックの例は、住宅用温水システム、住宅用冷水システム、および洗面カウンターやトイレ用の衛生システムを作成するための手順を示します。 トイレ、収納設備、および洗面カウンターは、既に平面図に配置されています。
