軒裏を追加する

軒裏を作成するデザインの意図は、場合によって大きく異なります。ここでは、2 ループのスケッチから壁と屋根の間に軒裏を作成します。軒裏は壁や屋根と関連性があります。関連性のない軒裏を作成するには、スケッチ モードで[線分]ツールを使用します。

1. [建築]タブ [構築]パネル [屋根]ドロップダウン (屋根: 軒裏)をクリックします。
2. [修正 | 軒裏の境界を作成]タブ [描画]パネル (屋根エッジを選択)をクリックします。

   このツールを使用して、ロックされたスケッチ線を作成します。

3. 屋根をハイライト表示し、クリックして選択します。

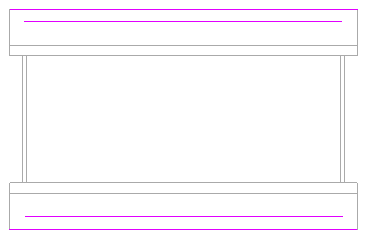

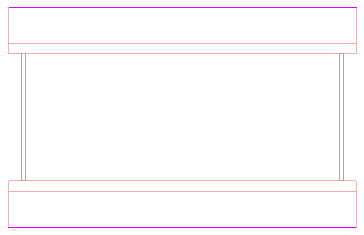

   [屋根エッジを選択]ツールで選択された屋根

4. [修正 | 軒裏の境界を作成]タブ [描画]パネル (壁を選択)をクリックし、屋根の下で壁の外側の面をハイライト表示し、クリックして選択します。

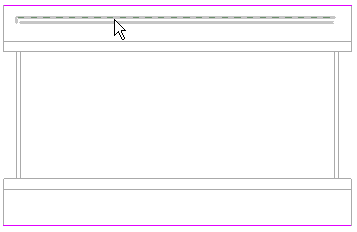

   軒裏の線分用にハイライト表示された壁

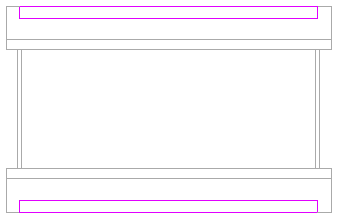

   壁を選択した後の軒裏のスケッチ線

5. 余分なスケッチ線をトリムし、スケッチ ループを閉じます。


6. (編集モードを終了)をクリックします。

   作成した軒裏を確認するには、平面図ビューから壁と屋根の境が表示される断面図ビューを作成します。



   断面図ビューでの屋根、軒裏、壁

   注: [ジオメトリを結合]ツールを使用して、上の図にある軒裏と屋根を結合させています。イメージを完了するには、軒裏を壁に結合し、次に壁を屋根に結合します。

   勾配矢印を作成するか、境界線のプロパティを変更することで、勾配のある軒裏を作成できます。「傾斜サーフェス」を参照してください。
