他の要素に解析用壁を調整する

解析および設計ソフトウェアに書き出す前に、他の解析要素に対して解析用壁要素の調整が必要になることがあります。次の対象に対して解析用壁を調整するには、[解析壁]ツールを使用します。

[解析]タブ [解析モデルツール]パネル [解析調整]をクリックします。
[解析モデルを編集]パネル [壁調整]をクリックします。

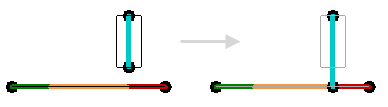

解析用壁のエッジを選択し、ソース解析要素として調整します。ソース解析要素には壁の垂直エッジのみを選択できます。
ターゲット解析モデル要素を選択します。マウスカーソルを合わせると、ターゲット解析モデルとして選択可能な要素ハイライト表示されます。
[選択]パネル [修正]をクリックして変更を受け入れ、[壁調整]ツールを終了させます。解析編集モードのままとなります。解析要素の調整を続けることができます。
変更を保存して解析編集モードを終了するには、 (編集モードを終了)をクリックします。変更を保存せずに解析編集モードを終了するには、 [キャンセル]をクリックします。
