標準寸法をロックする

長さまたは角度の標準寸法を配置すると、寸法とともにロック コントロールが表示されます。次の項目を選択すると、ロックが表示されます。

• 標準寸法。
• 寸法によって拘束を受ける要素。拘束を受ける要素とは、ロックされたセグメントによって参照される要素および、均等寸法によって参照される要素です。

ロックが解除されている場合、寸法値は修正が可能で､参照される要素はいずれの方向にも移動することができます。寸法値をクリックすると、その値を変更できます。

ロックがかかっている場合、寸法値は修正不可能で、参照されるコンポーネント間の距離を変更することはできません。寸法値をクリックしても、その値を変更することはできません。

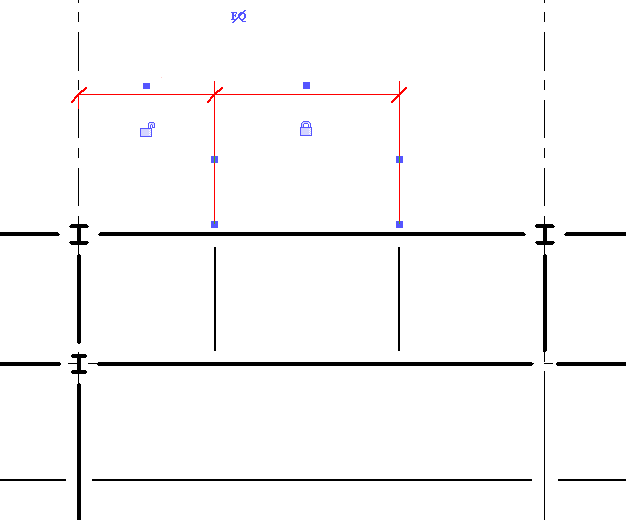

ロックされたコントロールとロック解除されたコントロールのある寸法

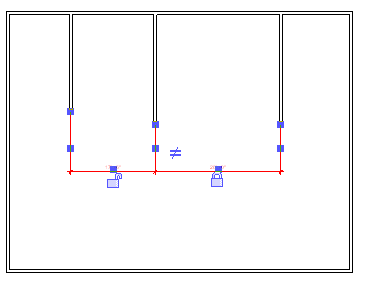

ロックされたコントロールとロック解除されたコントロールのある寸法

ロックをクリックすると、ロックのオン/オフを切り替えることができます。寸法がロックされている場合、その値を変更するにはロックを解除する必要があります。

ヒント: ロックを右クリックして[ロックを切り替え]を選択しても、ロックのオン/オフを切り替えることができます。

「寸法による拘束の適用」も参照してください。
