座標系

フォームのグローバル座標系は、ViewCube の北、東、南、および西の座標に基づいています。フォームの方向が再設定され、グローバル座標システムとの関係が変わると、フォームはローカル座標系に配置されます。

使用するツール	オブジェクトのドラッグ場所
青い矢印	グローバル Z 軸に沿って
赤い矢印	グローバル Y 軸に沿って
緑の矢印	グローバル X 軸に沿って
赤い平面コントロール	Y 面内
緑の平面コントロール	X 面内
オレンジの矢印	ローカル軸に沿って
オレンジの平面コントロール	ローカル面内

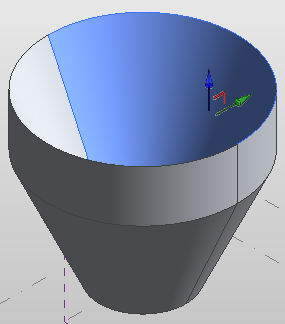

次のグラフィックは、コントロール矢印をドラッグして形状を変更することによって操作されたスイープを表示します。

元のスイープ	最初の操作後のスイープ	2 番目の操作後のスイープ

フォームがローカル座標系によって定義されているとき、3D フォームコントロールはオレンジ色で表示されます。ローカル座標系に変更する座標のみがオレンジ色で表示されます。たとえば、キューブを 15 度回転した場合、X および Y 矢印はオレンジで表示されますが、Z 矢印はまだ同じグローバル Z 座標値であるため、青のままです。
