このステップでは、ディシジョンセンターの重要値を使って2つの設計の出口流量を比較します。

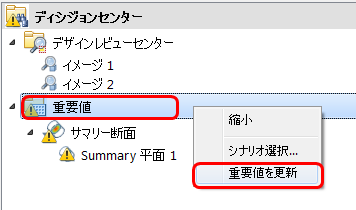

ディシジョンセンターで、クリティカル値を右クリックし、クリティカル値の更新をクリックします。

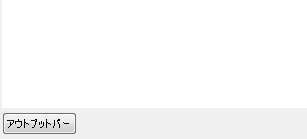

出力バーが表示されていない場合は、出力バーをクリックして展開します。

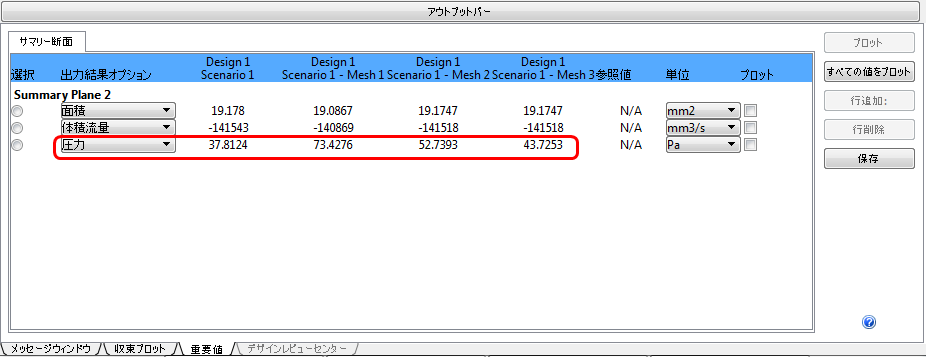

注: アウトプットバーの重要値タブ上に表示されたサマリー平面を確認します

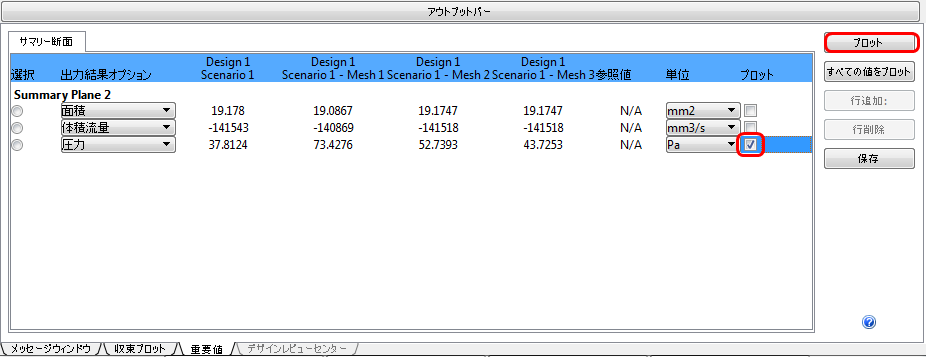

4つのメッシュの圧力をプロットするには、圧力のプロットボックスをオンにします。プロットボタンをクリックします：

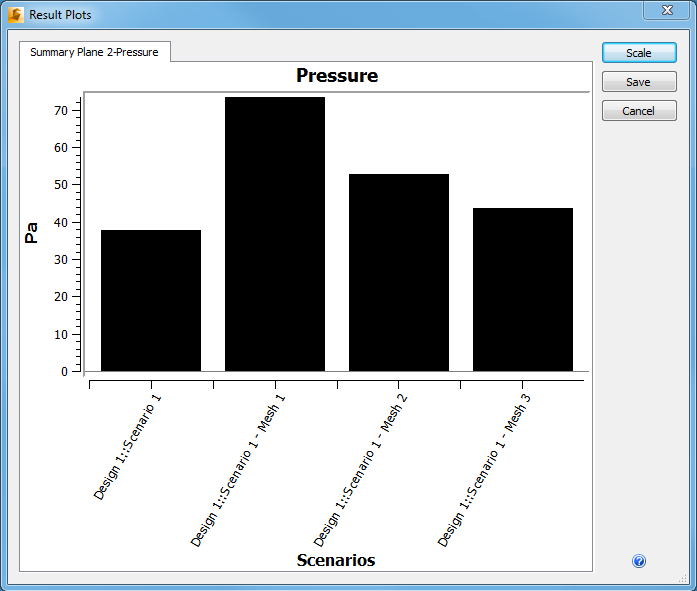

注: メッシュ適合のたびに圧力損失が徐々に減少していることに注意してください。ステップ3と最終メッシュの差は、ステップ1と2の差よりもはるかに小さくなっています。このことから、メッシュ細分化が進むにつれて圧力損失が減少し、メッシュに非依存の解析結果に近づいていることが明らかです。
