このステップでは、シナリオ間をアニメーション表示する代わりに、複数のビューポートで流速フィールドを横に並べて比較します。

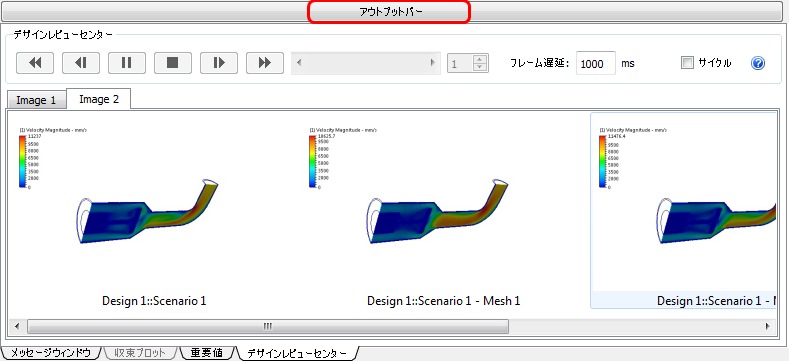

デザインレビューセンターの下でImage 2をクリックして流速のサマリーイメージを表示します。

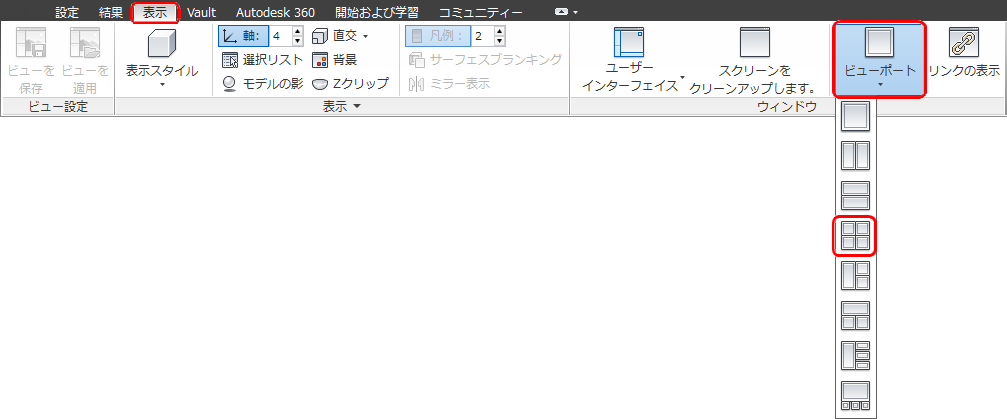

4つのビューポートを表示するには、表示タブでビューポートをクリックし、4を選択します：

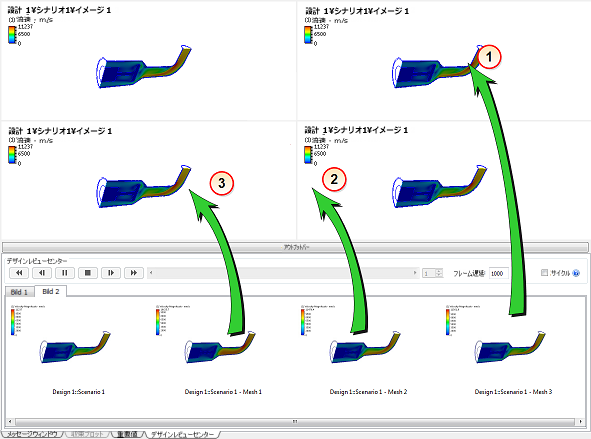

各サムネイルをそれぞれのビューポートにドラッグして、シナリオをビューに追加します：
アウトプットバーを縮小（グラフィックウィンドウを拡大）するには、アウトプットバーをクリックします。
すべてのビューポートを同時にナビゲートするには、表示タブでリンクの表示をクリックします。
メッシュが結果に与える効果がよくわかるように、ズームインし、モデルの方向を調整します。

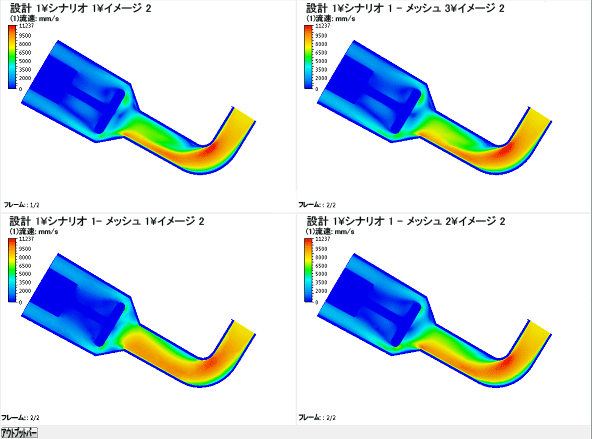

注: この図では、初期メッシュの結果が左下隅に、最終メッシュの結果が左上に表示されています。L字部分の下流の分離ゾーン、ポペット面での衝突、ポペット面の下流の再循環ゾーンにおいて、表示の明確さの違いを確認してください。また右側の中間ステップで、流れの特性が徐々に改善されていることにも注意してください。
