サマリー部品

解析結果部品は、選択した部品の温度をすばやく判断するのに最適です。複数の部品の解析結果を比較するには、部品を解析結果部品にして、結果をアウトプットバーの重要値タブ上に表示します。

この手順では、2つの中型チップの温度を比較します。

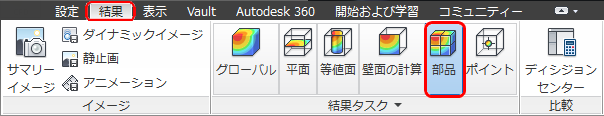

解析結果タブで部品をクリックします。

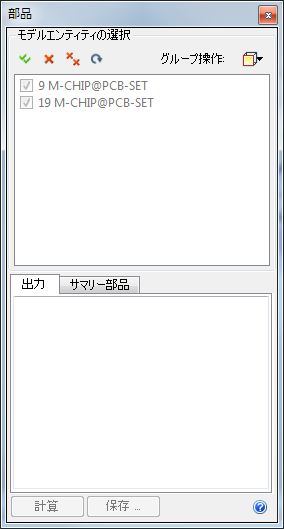

[グループ操作]ボタンをクリックし、[Medium Chips]グループを選択します。

これらの部品をサマリー部品に設定するには、モデルエンティティ選択領域で、各部品の横にあるボックスをチェックします。

結果の比較を開始するには、クイックアクセスツールバーでディシジョンセンターをクリックします。

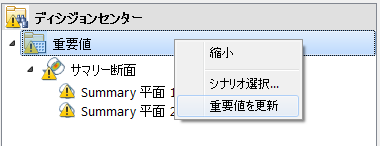

ディシジョンセンターで、クリティカル値を右クリックし、クリティカル値の更新をクリックします。

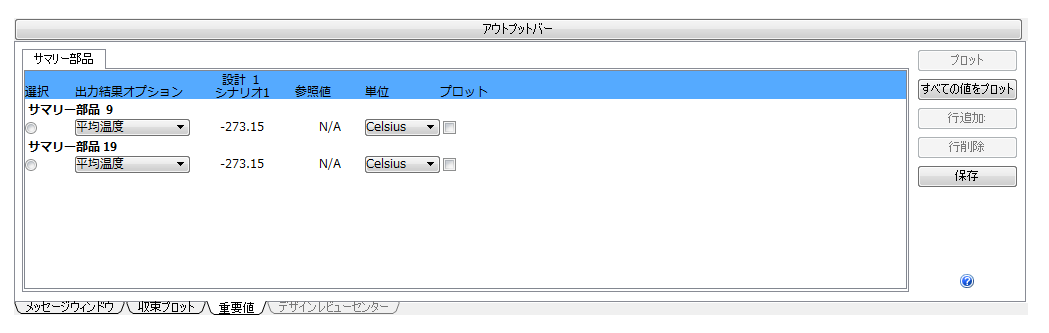

アウトプットバーの重要値タブ上にある解析結果テーブルを確認します。

注: この手順では、結果がシンプルなテーブルで表示されます。これにより、2 つのチップの結果を比較し、出力することが簡単になりました。この方法を使用して、複数の設計やシナリオの解析結果を比較します。

サマリー部品に関する詳細

おめでとうございます!演習がすべて終わりました。ここをクリックするとチュートリアルのタイトル ページに戻ります。
