既に説明したように、Upfront CFD の目的は設計最適化によって製品の進化を図ることです。ここまでは、夏季シナリオを設定するプロセスについて説明しました。この作業を繰り返して冬季シナリオを作成するのではなく、夏季シナリオをクローン化して、異なる設定のみを変更します。

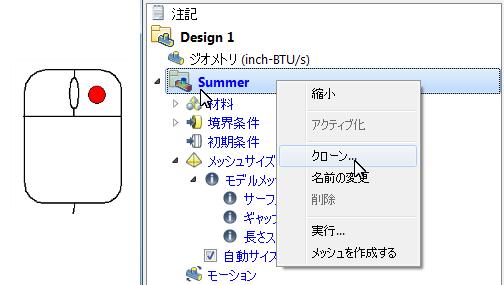

1. デザイン スタディ バーで、[Summer]を右クリックし、[クローン]をクリックします。
2. 名前として Winter と入力し、[OK]をクリックします。

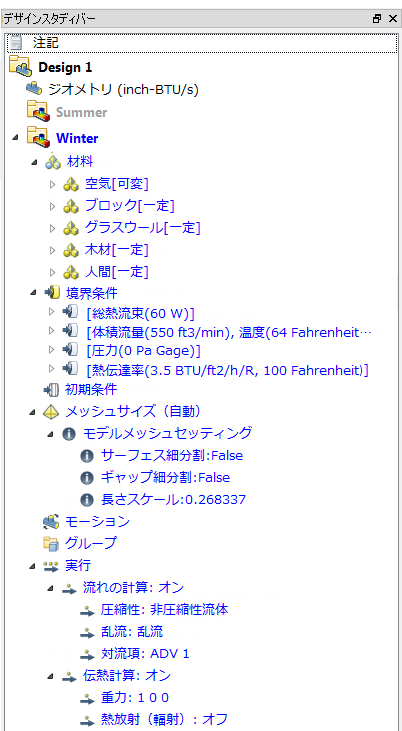

3. デザイン スタディ バーに、冬季シナリオが表示されます。
注: 夏季シナリオに対して定義したすべての設定を、この冬季シナリオにも適用する必要があります。次に、給気の温度と外部の参照温度を変更します。
4. 外部の参照温度を変更します。

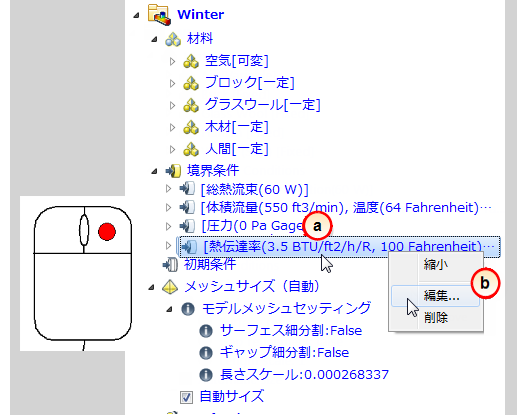

- a. デザイン スタディ バーで[Film Coefficient 3.5 BTU/ft2/h/R, 100 Fahrenheit]を右クリックします。
- b [編集...]をクリックします。

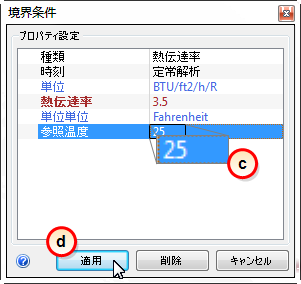

- c. [参照温度]を 25 に変更します。
- d. [適用]をクリックします。

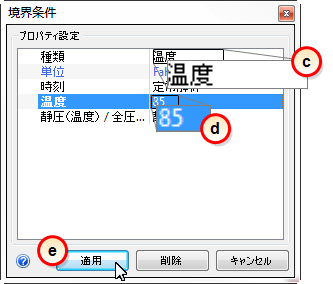

5. 給気の温度を変更します。

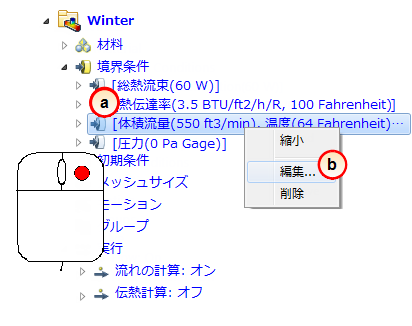

- a. デザイン スタディ バーで[体積流量(550 ft3/min)、温度(64 Fahrenheit)]を右クリックします。
- b. [編集...]をクリックします。
- c. [種類]を[温度]に設定します。
- d. [温度]を 85 に変更します。
- e. [適用]をクリックします。

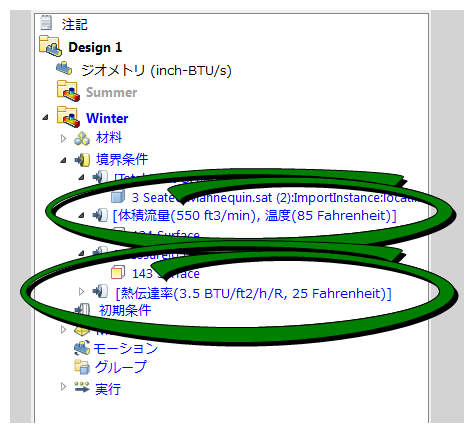

次のような設定になっていることを確認します。
冬季シナリオのデザイン スタディ バーでは、2 つの値が更新されています。その他の値はすべて、夏季シナリオと同じです。
