実行

設定タブで実行をクリックします:

この解析では、強制対流、自然対流の冷却効果を考慮しません。その結果、実際よりも高い温度が予測されることとなります。もちろん、より精密なアプローチをとる場合には流れを解くことも可能です。

設定適用についての質問

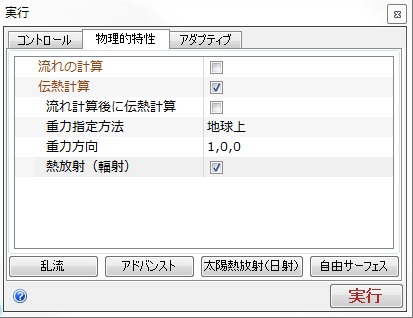

物理タブをクリックします。

[流れの計算] = オフ

[伝熱計算] = オン

[熱放射(輻射)] = オン

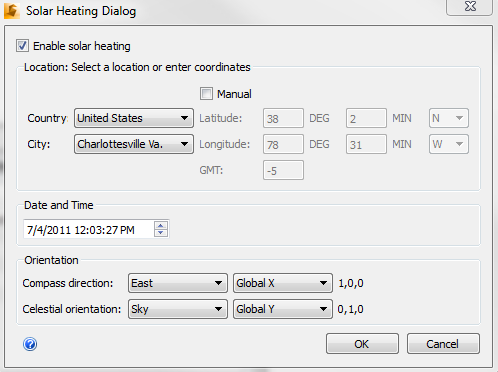

[太陽熱放射(日射)]ボタンをクリックします。

[太陽熱放射(日射)を有効化]をクリックします。

[国][都市]を選択します。

[日付][時刻]を設定します。

注: モデルの方向はデフォルトの東の方向がグローバルXとなるようになっています。必要に応じて変更することもできます。

OKをクリックします。

設定タブをクリックします。

[収束計算数] = 100

計算をクリックして、解析を開始します。

メッシュの作成時に、アウトプットバーに情報メッセージが表示されます。メッシュ生成が完了すると解析が自動的に開始されます。
