このステップでは、人間の熱物理特性をシミュレートする材料を利用者に割り当てます。インストールされている既定の材料データベースには、実際の「人間」の材料は含まれていないため、ここでは、類似物としてシリコンを使用します。より厳密にするには、人間の実際の特性値で材料を作成し、それをカスタムの材料データベースに追加してください。

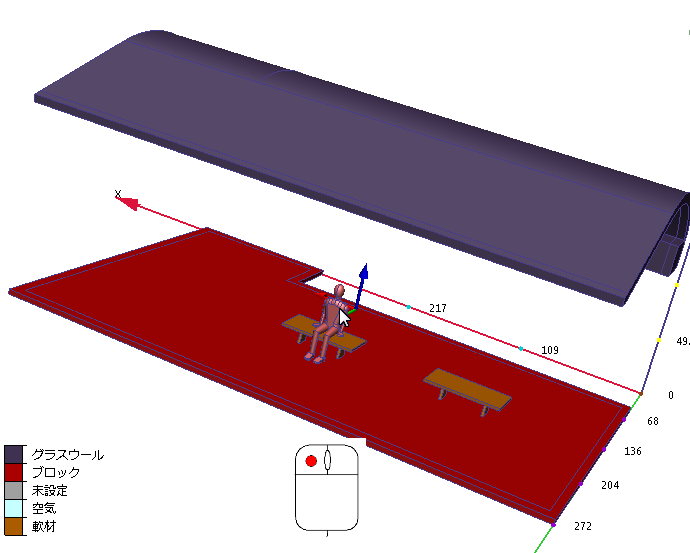

注: 壁と空気の各部品を非表示にして、利用者を選択しやすくする必要があります。まだ非表示になっていない場合は、両方の部品でマウスの中ボタンをクリックすると非表示になります。これで、利用者をかなり選択しやすくなります。
1. 利用者をクリックして選択します。
2. [材料]状況依存パネルで[編集]をクリックします。
3. [材料]クイック編集ダイアログで、材料の種類を選択します。
- a. [種類]行で、右側の列をクリックします。
- b. [固体]を選択します。

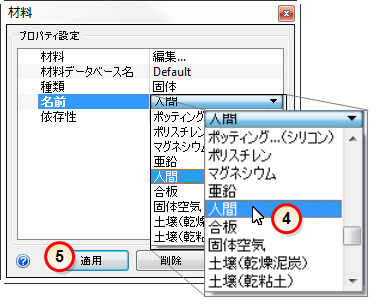

4. [名前]メニューで、[Human]を選択します。
5. [適用]をクリックします。
次のような設定になっていることを確認します。

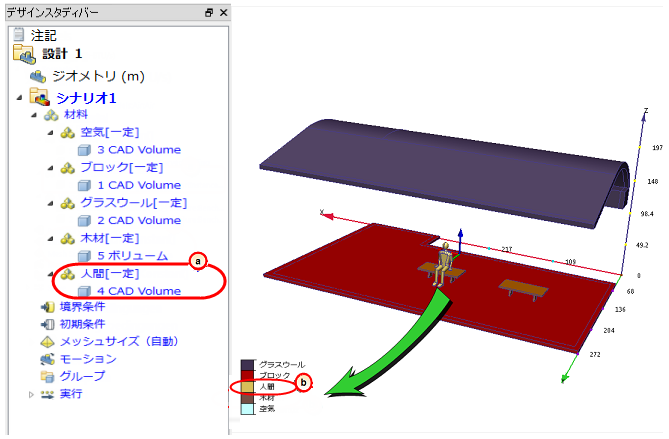

6. シリコン材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを調べます。
- a. デザイン スタディ バーで、[人間]の部分に対する材料の設定を確認します。
- b. この部分の色が凡例の[人間]の色に対応している必要があります。
注: すべて正しいことが確認できたら、次のステップに進みます。問題があれば、この段階で修正してください。
