圧力損失

このステップでは、ディシジョンセンターのサマリー平面と重要値を使ってノズルの入口、スロート、出口での圧力損失を評価します。

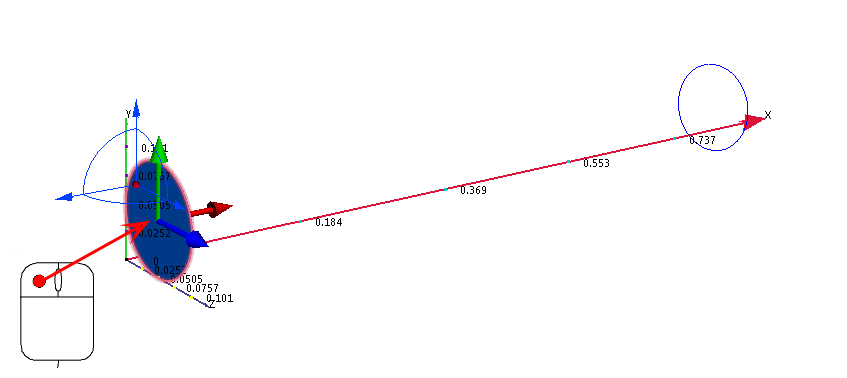

平面をクリックし、サーフェス整列アイコンをクリックします。流入口サーフェスを選択します。

平面を作成するには、平面状況依存パネルで追加をクリックします。

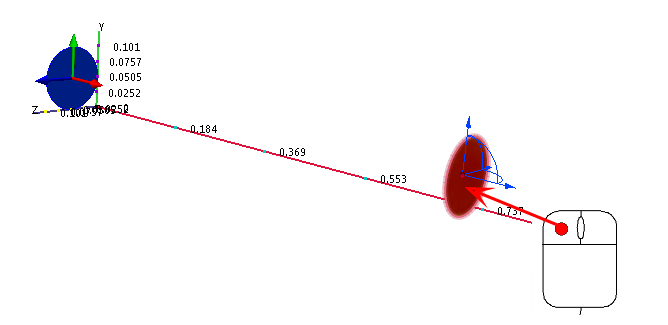

平面をクリックし、サーフェス整列アイコンをクリックします。流出口サーフェスを選択します。

平面を作成するには、平面状況依存パネルで追加をクリックします。

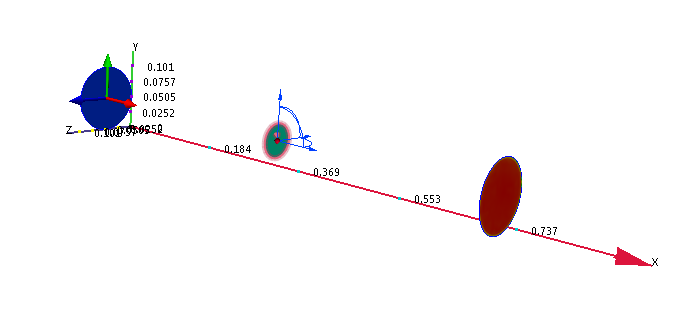

平面の向きを設定するには、平面をクリックし、状況依存ツールバーでこのアイコンをクリックします:

X

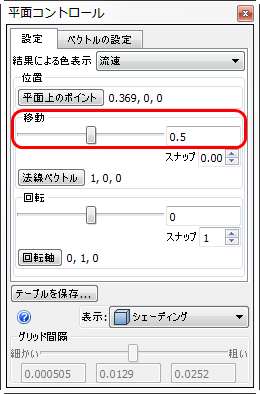

平面を右クリックし、編集を選択します。平面が0.5にあることを確認してください。

[サマリー]チェック ボックスをオンにして、3 つの結果平面をサマリー断面にします。

注: このダイアログが表示されない場合、クイック アクセス ツールバーから選択リストをクリックします。

結果の比較を開始するには、クイックアクセスツールバーでディシジョンセンターをクリックします。

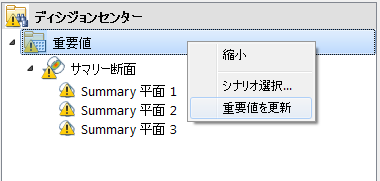

ディシジョンセンターで、クリティカル値を右クリックし、クリティカル値の更新をクリックします。

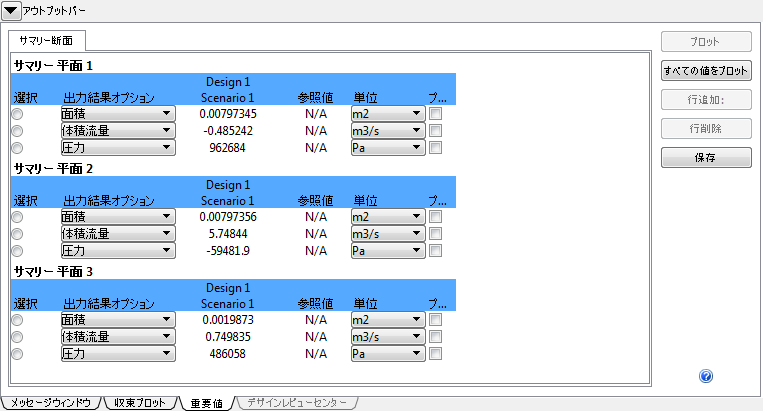

注: アウトプットバーの重要値タブ上に表示されたサマリー平面を確認します

注: 流入口は平面 1 です。出口は平面 2です。スロートは平面 3です。
おめでとうございます!演習がすべて終わりました。ここをクリックするとチュートリアルのタイトル ページに戻ります。
