この手順では、筐体の外側の筐体と冷却ファン ブラケットに塑性材料(ABS)を割り当てます。
前の手順で使用したナビゲーション テクニックのいくつかを使用する必要があるため、これらを理解しておいてください。

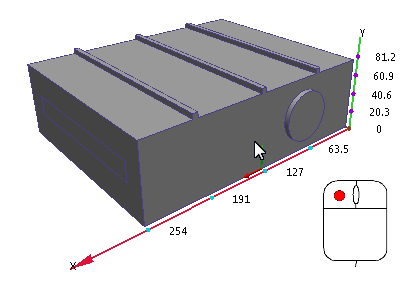

1. 筐体部品をクリックして選択します。

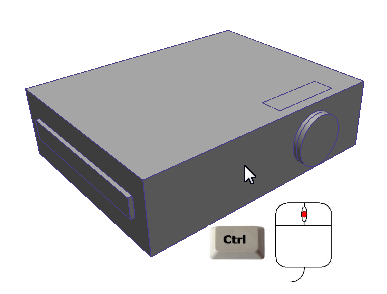

2. 筐体と空気の各部品で[Ctrl]を押しながらマウスの中央ボタンをクリックして、それらを非表示にします。

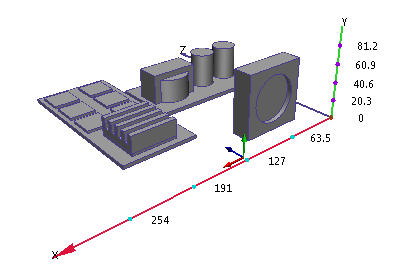

次のように表示されます。

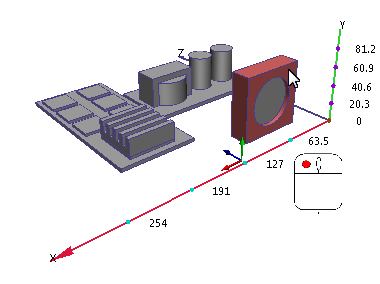

3. 冷却ファン ブラケットを選択します。
4. [材料]状況依存パネルで[編集]をクリックします。
5. [材料]クイック編集ダイアログで、材料の種類を選択します。
- a. [種類]行で、右側の列をクリックします。
- b. [固体]を選択します。

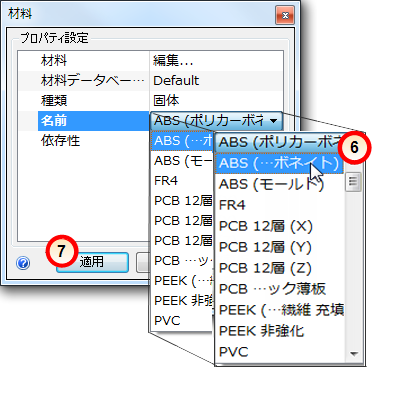

6. [名前]メニューから[ABS (モールド)]を選択します。
7. [適用]をクリックします。
次のような設定になっていることを確認します。

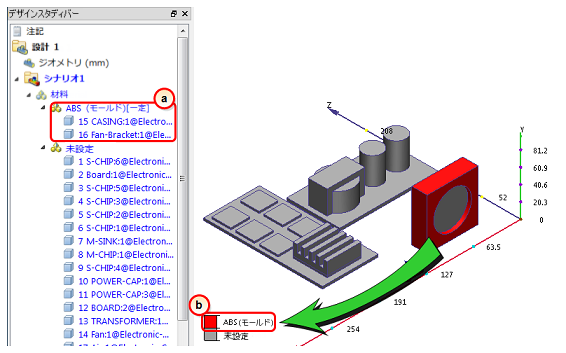

8. ABS 材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを調べます。
-
a. デザイン スタディ バーで、[ABS (モールド)]の部分に対する材料割り当てを確認します。
-
b. 筐体部分の色が凡例の[ABS (モールド)]の色に対応している必要があります。

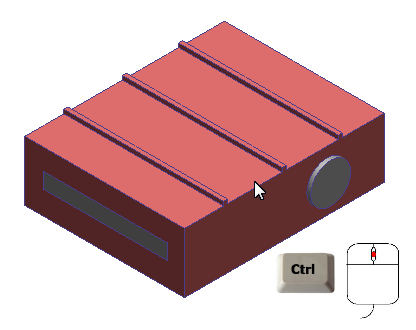

筐体部品を抑制解除すると(モデルの外側で[Ctrl]を押したままマウスの中央ボタンをクリック)、次のように表示にされます。
