この手順では、空気を内部流れボリュームに割り当てます。

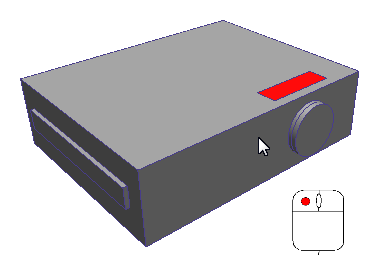

1. 開始するには、[Ctrl]を押しながらマウスの中央ボタンをクリックして筐体を非表示にします。

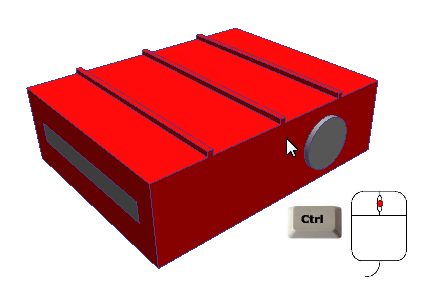

2. 流れボリュームをクリックして選択します。
3. [材料]状況依存パネルで[編集]をクリックします。

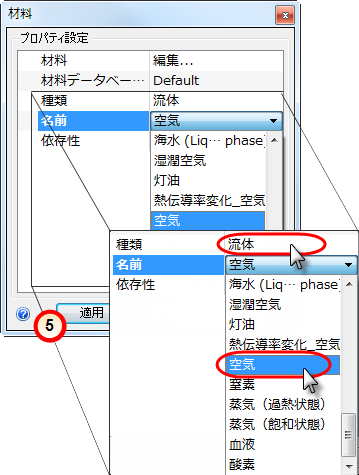

4. [材料]クイック編集ダイアログで、[種類]が[流体]で、[名前]が[空気]であることを確認します。
5. [適用]をクリックします。
次のような設定になっていることを確認します。

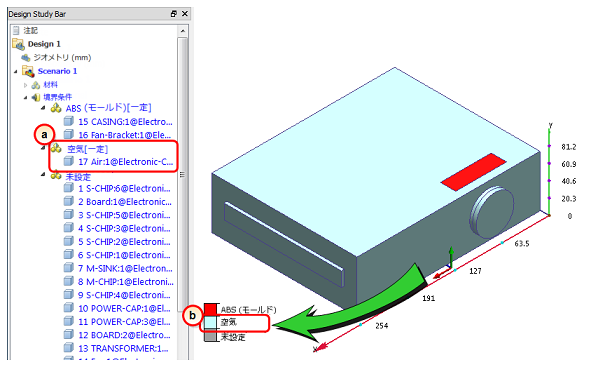

6. 空気材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを調べます。
- a. デザイン スタディ バーで、[空気]の部分に対する材料割り当てを確認します。
- b. 内部の空気の部分は、凡例の[空気]に対応する色で表示ている必要があります。
