いくつかの基本的なテクニックから紹介します。

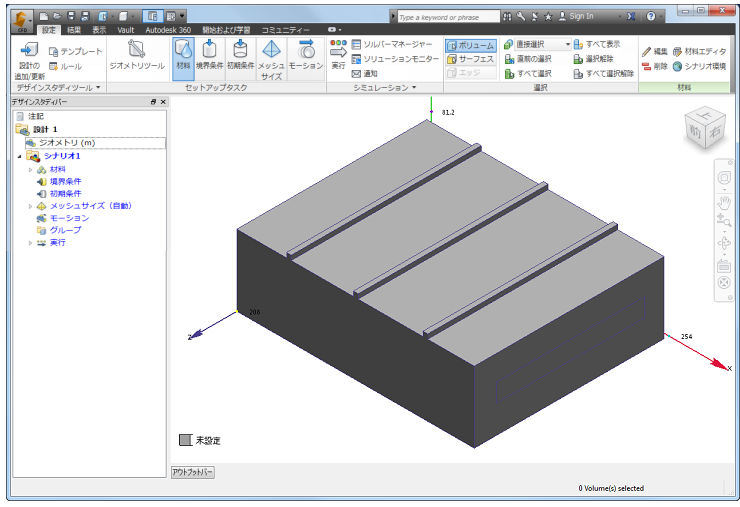

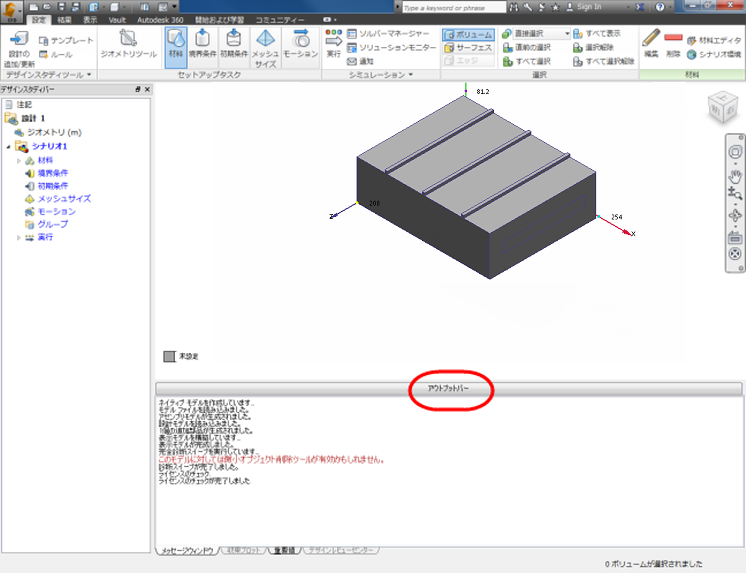

1. いくつかの追加の画面スペースを開くには、[アウトプット バー]ボタンをクリックしてアウトプット バーを折りたたみます。
注: モデルのナビゲート(移動)方法は、基本的に、回転、ズーム、画面移動の 3 つです。

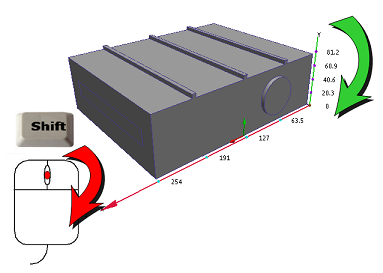

2. モデルを回転するには、[Shift]キーを押しながらマウスの中央ボタンをクリックして、マウスを移動します。

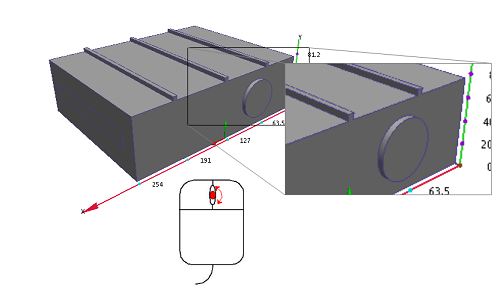

3. ズームするには、スクロール ホイールを回します。

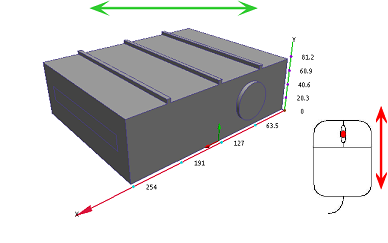

4. 画面移動(移動)するには、マウスの中央ボタンを押したままマウスを移動します。
注: このチュートリアルのいくつかの手順では、内部の部品にアクセスするために、外側の部品を非表示にします。
5. 内側のコンポーネントを表示するには、筐体部品を非表示にしてから空気部品を非表示にします。これを行うには、それぞれの上にカーソルを置き、[Ctrl]キーを押しながらマウスの中央ボタンをクリックします。

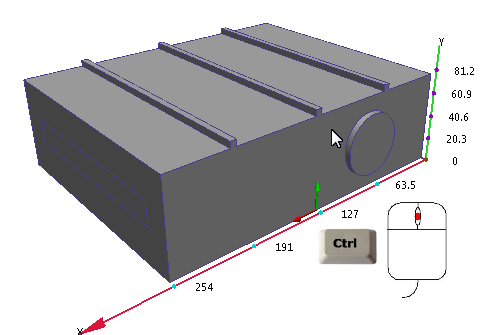

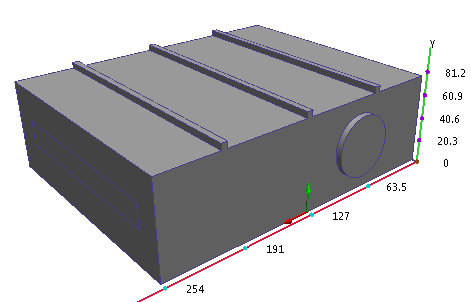

筐体を非表示にする:

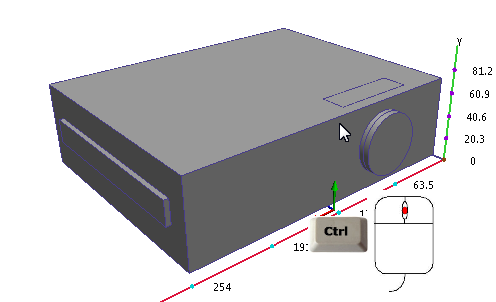

空気を非表示にする:

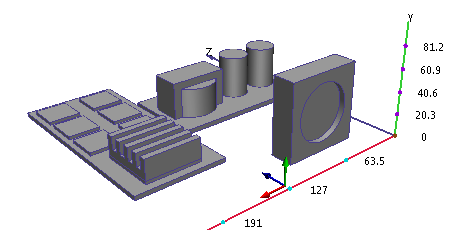

これで、チップ、ボード、ファン、およびその他のコンポーネントを表示することができます。

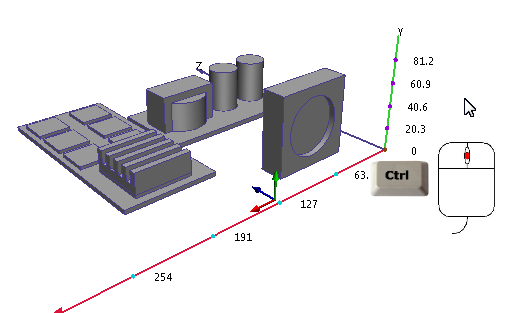

6. すべてのパーツを表示するには、グラフィックス ウィンドウのモデルの外側で[Ctrl]キーを押しながらマウスの中央ボタンをクリックします。
以上です。次の手順では、モデルの回転、画面移動、ズームを行い、部品を非表示にします。これらの便利なテクニックを習熟しておくことをお勧めします。
