実行

設定タブで実行をクリックします:

設定適用についての質問

物理タブをクリックします。

[圧縮性流体] = [圧縮性流体]

注: 圧縮性の追加は、ソルバーのパフォーマンスを改善します。これは、解析領域がお互いに分離している場合の解析を改善します(解析の初期段階など)。

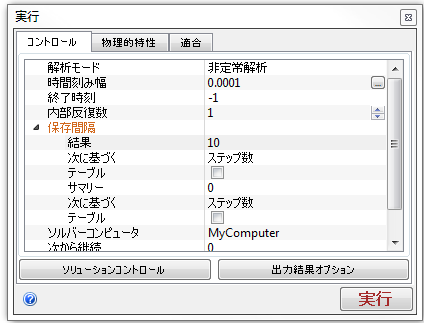

設定タブをクリックします。

解析モード = 非定常解析、内部反復数 = 1であることを確認します

[時間刻み幅] = 0.0001

[保存間隔] = 10

[実行する時間ステップ数] = 100

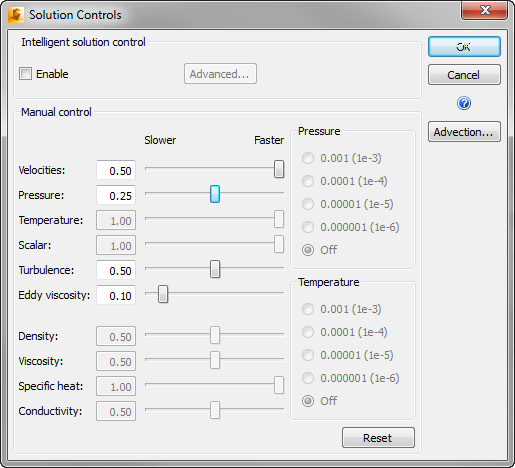

[解析制御]ボタンをクリックし、[圧力]スライダを 0.25 に設定します。

注: これは計算の安定性を改善します。流れによるモーションの解析では、このステップを推奨します。

[OK]をクリックしてから[実行]をクリックしてシミュレーションを開始します。

モーション解析の実行についての詳細

メッシュの作成時に、アウトプット バーに情報メッセージが表示されます。
