回転領域材料の作成

設定適用についての質問

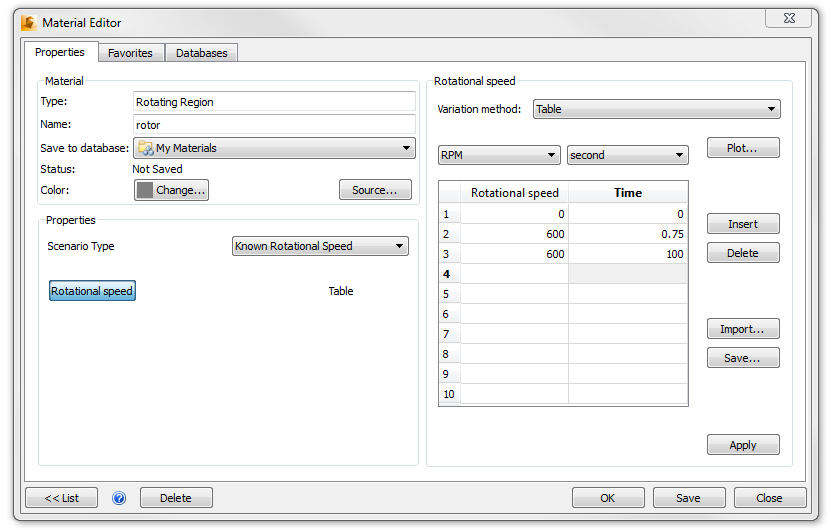

材料クイック編集ダイアログを開くには、材料状況依存メニューで編集をクリックします。

[種類]回転領域に変更します。

材料行で編集...クリックします。

名前フィールドで、rotorと入力します

My Materialsデータベースに保存メニューから選択します。

シナリオの種類が既知の回転速度であることを確認します

回転速度ボタンをクリックします。

変化方法 = テーブル

回転速度単位 = RPM、時間単位 = 秒(s)

回転速度 = 0、時間 = 0

回転速度 = 600、時間 = 75

回転速度 = 600、時間 = 100

適用をクリックします。

保存をクリックします。

OKをクリックします。

注: このテーブルは、急激な運転開始による不安定を避け、徐々に回転翼の回転スピードを増加させることを意図した設定です。このテクニックは、解析の不安定を低減させ、解の全体的な精度を向上させます。
