Point: Slope to Surface
대상 지표면에서 다른 점으로부터 지정된 경사에 위치하는 점을 추가합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Point | |
| Point Number | 점 번호를 지정합니다. 자동으로 생성된 점 번호 값을 변경할 수 있습니다. |
| Point Codes | 점에 지정된 코드를 지정합니다. |
| Point Geometry Type | |
| Type | 점 유형을 지정합니다. |
| Point Geometry Properties | |
| From Point | 다른 지오메트리 특성 값이 상대적인 점을 지정합니다. |
| Slope | 시작점 행에 지정된 점으로부터 경사 값을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Reverse Slope Direction | 경사를 반전하여 반대 방향으로 경사를 그립니다. |
| Surface Target | 지표면 대상 매개변수를 지정합니다. |
| Auto Add Link | |
| Auto Link To From Point | 시작점 행에 지정된 점에서 현재 점까지 링크를 그립니다. |
| Name | 링크의 이름을 지정합니다. |
| Codes | 링크에 지정된 코드를 지정합니다. |
| Miscellaneous | |
| Comment | 점에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
예제
이 지오메트리 유형이 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Point Slope to Surface Example.pkt

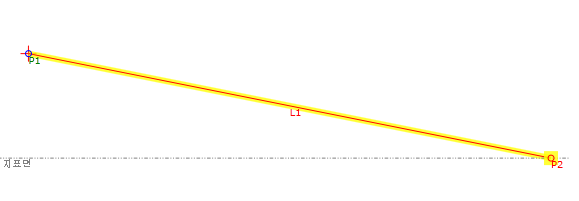

이 예에서 P2는 지표면에서 P1으로부터 지정된 경사에 작성됩니다. 매개변수를 검토하려면 순서도에서 지표면에 대한 경사 점을 선택한 다음 특성 패널에서 점 지오메트리 특성 섹션을 확인합니다.
