로컬 또는 모든 스타일의 필터 설정에 따라 활성 문서 또는 전역 스타일 라이브러리에 판금 규칙을 나열합니다. 판금 피쳐에 대해 시트, 절곡부 및 구석 옵션과 연관된 선택 사항 및 값을 지정합니다.
액세스
그런 다음 관리 탭
스타일 및 표준 패널 스타일 편집기를 클릭합니다.
검색기 창에서 판금 규칙을 클릭한 다음 판금 규칙 이름을 클릭하여 대화상자 오른쪽에 있는 각 시트, 절곡부 및 구석 탭에 선택 사항 및 값을 표시합니다.
스타일 및 표준 편집기 대화상자의 왼쪽 부분에서 판금 규칙 항목 왼쪽에 있는 확장/축소 "+"를 클릭하여 기존 규칙 리스트를 표시합니다. 기존 판금 규칙을 선택하여 해당 옵션 설정을 표시합니다.
뒤로 - 이전에 편집한 스타일로 돌아갑니다. 이전 편집 사항을 저장하라는 메시지가 나타납니다.
새로 만들기 - 새 스타일을 작성합니다. 활성 표준 스타일의 사용 가능한 스타일 리스트에 추가하려면 표준에 추가 확인란을 선택합니다.
저장 - 현재 문서에 기존 스타일에 대한 변경 사항을 저장합니다.
재설정 - 스타일 값을 저장된 값으로 되돌립니다.
위치 필터 - 검색기에 로컬 스타일 또는 라이브러리의 모든 스타일이 표시됩니다.
시트 탭
시트
재질 - 사용 가능한 재질 리스트입니다. 스타일 및 표준 편집기 필터가 '로컬 스타일'로 설정되면 로컬 문서에 있는 재질 스타일만 볼 수 있습니다. 스타일 및 표준 편집기 필터가 '모든 스타일'로 설정되면 재질 리스트 컨트롤에는 재질이 적절한 판금 재질인지 여부에 관계없이(예: 유리) 사용 가능한 모든 재질이 표시됩니다.
재질 편집 - 스타일 및 표준 편집기에 액세스하여 재질을 편집할 수 있습니다.
두께 - 이 필드에는 재질 두께를 숫자 값 또는 계산된 표현식으로 입력할 수 있습니다.
전개 규칙 - 선형 K 계수 규칙 또는 절곡부 테이블을 포함하는 정의된 전개 규칙 리스트에서 선택합니다.
전개 규칙 편집 - 스타일 및 표준 편집기에 액세스하여 전개 규칙을 편집할 수 있습니다.
마이터/립/이음매 간격 - 값 또는 매개변수를 입력하여 기본 간격 크기를 지정할 수 있는 필드입니다.
플랫 패턴 절곡부 각도
각도를 측정하는 방식을 결정하는 두 가지 옵션 선택 사항:
- 굽힘 각도 보고(A) - "A"로 레이블이 지정된 그림에서 파란색 치수 화살표로 나타낸 각도를 측정합니다.
- 열린 각도 보고(B) - "B"로 레이블이 지정된 그림에서 빨간색 치수 화살표로 나타낸 각도를 측정합니다.
플랫 패턴 펀치 표현
접힌 모형이 플랫 패턴으로 표시될 경우 판금 펀치 iFeature가 표시되는 방법을 결정하는 네 개의 옵션이 있습니다.
펀치 형상 피쳐 판금 펀치 iFeature를 플랫 패턴에서 완전한 3차원 피쳐로 표시하려면 이 옵션을 선택합니다.
2D 스케치 표현 모형이 플랫 패턴으로 표시될 경우 이전에 정의된 피쳐의 2D 스케치를 사용하여 판금 펀치 iFeature를 표시하려면 이 옵션을 선택합니다.
2D 스케치 표현 및 중심 표식 모형이 플랫 패턴으로 표시될 경우 중심 표식이 있는 이전에 정의된 2D 스케치를 사용하여 판금 펀치 iFeature를 표시하려면 이 옵션을 선택합니다.
중심 표식만 모형이 플랫 패턴으로 표시될 경우 스케치 중심 표식만 사용하여 판금 펀치 iFeature를 표시하려면 이 옵션을 선택합니다.
절곡부 탭
릴리프 쉐이프
이 옵션을 사용하여 절곡부를 작성하는 모든 피쳐에 대해 작성되는 기본 릴리프 쉐이프를 정의합니다.
직선 사각형 구석에 의해 정의된 절곡부 릴리프 쉐이프로서, 수동 공장 상황에서는 일반적이며 종종 톱 자국에 의해 생성됩니다. 다음 그림에서 A는 절곡부 릴리프 폭을, B는 변형 영역을 벗어나는 절곡부 릴리프 깊이를, C는 릴리프가 있는 절곡부를 작성한 후 남은 재질의 크기를 나타냅니다. 이러한 매개변수 각각은 절곡부 릴리프 기본값을 정의합니다.
찢어짐 재질 실패로 인해 발생한 사용 가능한 절곡부 릴리프로서, 견고한 절곡부가 필요한 경우 특정 재질을 사용할 때 일반적입니다. 다음 그림에서 C는 릴리프가 있는 절곡부를 작성한 후 남은 재질의 크기를 나타냅니다. 이 매개변수는 이 값을 정의합니다.
라운드 반원으로 끝나는 절단부에 의해 정의된 절곡부 릴리프 쉐이프로서, 레이저 절단 기술을 사용하는 경우 종종 생성됩니다. 다음 그림에서 A는 절곡부 릴리프 폭(지름)을, B는 변형 영역을 벗어나는 지름 접점까지의 절곡부 릴리프 깊이를, C는 릴리프가 있는 절곡부를 작성한 후 남은 재질의 크기를 나타냅니다. 이러한 매개변수 각각은 절곡부 릴리프 기본값을 정의합니다.
릴리프 폭 절곡부 릴리프의 폭을 명명된 모형 매개변수 BendReliefWidth로 정의하는 값으로, 대화상자 그림에서는 A로 식별됩니다.
릴리프 깊이 절곡부 릴리프의 깊이를 명명된 모형 매개변수 BendReliefDepth로 정의하는 값으로, 대화상자 그림에서는 B로 식별됩니다.
최소 나머지 절곡부 릴리프 절단 면을 따라 유지될 수 있는 최소 스톡에 사용 가능한 크기를 정의하는 값 필드입니다. 이 값보다 작은 모든 나머지는 모형에서 제거됩니다. 명명된 모형 매개변수 최소나머지로 저장됩니다.
절곡부 반지름 절곡부 피쳐의 반지름을 명명된 모형 매개변수 BendRadius로 정의하는 값입니다.
절곡부 변이

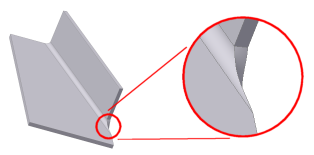

절곡부 변이 옵션을 사용하여 절곡부의 플랫 패턴에 표시되는 5개의 형상 조건 중 1개를 정의합니다. 접힌 모형은 변이 유형 없음(자르기를 제외한 모든 변이 유형에 해당)을 표시하거나 유형 자르기가 선택된 유형인 경우 이를 표시합니다.
없음 - 형상에 따라 선택한 절곡부에서 만나는 두 면의 모서리 사이에 스플라인이 그려집니다. 다음 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 위에 표시된 접힌 모형에 대한 예시입니다.
교차 - 절곡부 피쳐의 모서리와 교차하는 절곡부 영역의 모서리로부터 직선이 그려집니다. 다음 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 위에 표시된 접힌 모형에 대한 예시입니다.
직선 - 절곡부 영역의 한 모서리에서 다른 모서리까지 직선이 그려집니다. 다음 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 위에 표시된 접힌 모형에 대한 예시입니다.
호 - 반지름 값을 입력해야 하며 직선 변이가 되었을 호가 절곡부 피쳐 모서리에 해당 크기만큼 접하여 호가 생성됩니다. 다음 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 위에 표시된 접힌 모형에 대한 예시입니다.

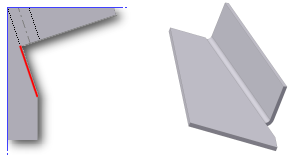

절곡부로 자르기 - 이 변이 유형은 접힌 모형에 표시되며 절곡부 피쳐에 직각인 절곡부 영역까지 절단부가 생성됩니다. 다음 왼쪽 그림에서 이 변이 유형을 보여 주는 플랫 패턴 부분은 오른쪽에 표시된 접힌 모형에 대한 플랫 패턴입니다.
구석 탭
2-절곡부 교차
이 옵션을 사용하여 두 개의 절곡부가 교차할 때의 기본 구석 릴리프를 정의합니다.
라운드 절곡부 선의 교차지점 중심에 있는 원형 절단부에 의해 플랫에 정의된 구석 릴리프 쉐이프입니다.
사각형 절곡부 선의 교차지점 중심에 있는 사각형 절단부에 의해 플랫에 정의된 구석 릴리프 쉐이프입니다.
찢어짐 플랜지 모서리를 교차지점까지 확장하여 플랫에 정의된 구석 릴리프 쉐이프입니다. 릴리프가 없는 것이 특징으로 접힌 모형의 절곡부 영역 전체에 재질 실패(찢어짐)를 허용합니다.
절곡부로 자르기 영역 선으로 경계를 이루는 폴리곤 절단부에 의해 플랫에 정의된 구석 릴리프 쉐이프입니다.
선형 용접 내부 절곡부 영역 선의 교차지점에서 플랜지 외부 절곡부 영역 선과 플랜지 모서리의 교차지점까지 정의된 V 쉐이프 절단부에 의해 플랫에 정의된 구석 릴리프 쉐이프입니다. 최소 릴리프를 특징으로 하며 구석을 닫기 위한 후속 용접 작업을 허용합니다.
호 용접 마이터 간격 값과 동일한 플랫 간격에 접근하는 절곡부 영역에 있는 외부 모서리의 스플라인 곡선에 의해 플랫에 정의된 구석 릴리프 쉐이프입니다. 접힌 모형에서는 후속 호 용접에 적합한 릴리프 길이를 따라 같은 거리에 있는 플랜지 간 간격에 의해 정의됩니다.
릴리프 크기 구석 릴리프 시스템 크기 매개변수 구석릴리프크기를 정의하는 매개변수 필드입니다. 기본적으로 모든 2-절곡부 구석에 이 매개변수가 사용됩니다.
3 절곡부 교차
이 옵션을 사용하여 세 개의 절곡부가 교차할 때 플랫 패턴에 표시되는 기본 구석 릴리프를 정의합니다.
교체 없음 표시된 그대로 "모델링된" 형상의 교체가 플랫 패턴에서 수행되지 않습니다.
교차 플랜지 모서리를 확장 및 교차하여 플랫에 정의된 구석 릴리프 쉐이프입니다.
전체 둥근 모깎기 플랜지 모서리를 교차지점까지 확장한 다음 절곡부 영역 접선에 접하도록 모깎기를 배치하여 플랫에 정의된 구석 릴리프 쉐이프입니다. 반지름은 반지름이 있는 둥근 모깎기 옵션을 사용하여 생성된 것보다 큽니다.
반지름이 있는 둥근 모깎기 플랜지 모서리를 교차지점까지 확장한 다음 지정된 크기의 접선 모깎기를 배치하여 플랫에 정의된 구석 릴리프 쉐이프입니다. 반지름은 전체 둥근 모깎기 옵션을 사용하여 생성된 것보다 작습니다.
반지름 크기 구석 릴리프 반지름의 기본 크기를 정의하는 매개변수 필드입니다. 명명된 매개변수 야코비반지름크기를 사용하는 방정식에 사용할 수 있습니다.
가져오기 - 다른 문서에서 내보낸 스타일을 가져오는 데 사용합니다.
종료 - 변경 사항을 저장한 후에 스타일 및 표준 편집기 대화상자를 닫으려면 클릭합니다.
