사용자 노드 추가

또한 카트 휠 아래의 레일에 사용자 노드를 삽입합니다. 나중에 이러한 노드를 모두 사용하여 강체 링크를 작성합니다.

1. 연결 패널에서 사용자 노드를 클릭합니다.

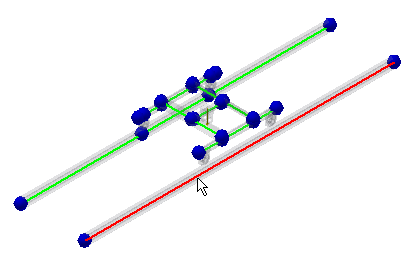

2. 그림과 같이 빔을 선택합니다.
3. 간격띄우기 편집 필드에 6080mm를 입력하고 종료 를 클릭합니다. 두 번째 사용자 노드를 같은 빔에 삽입합니다. 마우스 오른쪽 버튼을 클릭하고 사용자 노드 반복을 선택합니다. 같은 빔을 선택하고 3920mm를 입력한 다음 종료 를 클릭합니다.
4. 이제, 사용자 노드를 평행 빔에 삽입합니다. 연결 패널에서 사용자 노드를 클릭합니다.

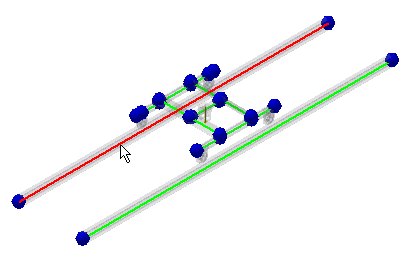

5. 그림과 같이 빔을 선택합니다.
6. 간격띄우기 편집 필드에 6080mm를 입력하고 종료 를 클릭합니다. 두 번째 사용자 노드를 같은 빔에 삽입합니다. 마우스 오른쪽 버튼을 클릭하고 사용자 노드 반복을 선택합니다. 같은 빔을 선택하고 3920mm를 입력한 다음 종료 를 클릭합니다.

이제 분석에 필요한 모든 사용자 노드를 삽입했습니다. 검색기의 노드 폴더에 사용자 노드가 나열됩니다. 사용자 노드 번호는 사용 가능한 첫 번째 노드 번호부터 시작하여 사용자 노드를 정의한 순서대로 지정됩니다.

주: 그래픽 창에 노드 번호를 표시할 수도 있습니다. 화면표시 패널에서 노드 레이블을 클릭합니다.
