레이블 정렬

네일보드에 표시할 레이블을 설정합니다. 그런 다음 개별 레이블을 끌어 수동으로 재정렬합니다.

  1. 검색기가 케이블 및 하네스로 설정되어 있는지 확인합니다. 그렇지 않은 경우 검색기의 맨 위에서 모형을 클릭하여 케이블 및 하네스를 선택합니다.
  2. 검색기에서 하네스 조립품 1을 마우스 오른쪽 버튼으로 클릭하고 네일보드 설정을 선택합니다.
  3. 네일보드 설정 대화상자의 가상 부품 아래에서 레이블 표시 확인란을 클릭한 다음 확인을 클릭합니다.

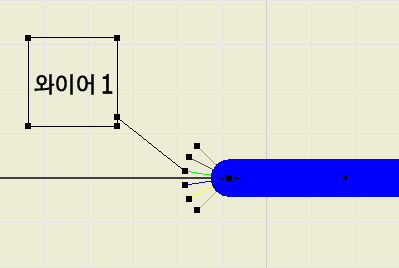

  4. 문자 상자를 클릭하고 끌어 아래 그림처럼 위치를 변경합니다.
    주: 케이블 및 하네스 라이브러리의 레이블 정의에서 레이블과 글꼴 크기를 조정할 수 있습니다.
  5. 이 연습을 위해 기본 레이블 화면표시 설정을 숨기기로 다시 변경합니다. 하네스 조립품을 마우스 오른쪽 버튼으로 클릭하고 네일보드 설정을 선택한 다음화면표시 탭에서 레이블 표시 확인란의 선택을 취소합니다.
