리본 케이블 작성

시작 커넥터와 끝 커넥터 사이에 리본 케이블을 작성합니다.

1. 리본 케이블 조립품을 활성화합니다.
2. 리본에서 케이블 및 하네스 탭 작성 패널 리본 케이블 작성 을 클릭합니다.
3. 범주가 튜토리얼로 설정되어 있고 이름이 28-AWG-9-도체로 설정되어 있는지 확인합니다.

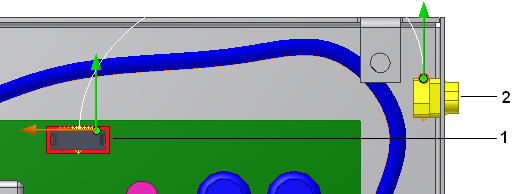

4. 그래픽 창에서 시작 커넥터(1)와 끝 커넥터(2)를 선택합니다.

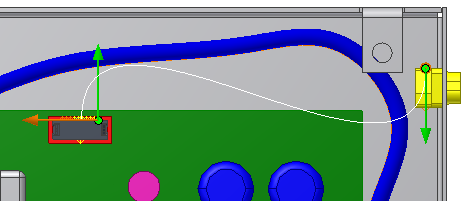

   방향 화살표와 스플라인이 표시됩니다. 초록색 화살표는 커넥터의 바깥쪽 방향을 가리킵니다. 주황색 화살표는 리본 케이블 본체 폭의 방향을 가리킵니다. 스플라인은 리본 케이블의 초기 쉐이프를 나타냅니다.


5. 끝 커넥터의 바깥쪽 방향이 올바르지 않습니다. 끝 커넥터 영역의 외향 도구를 클릭하여 방향을 변경합니다.

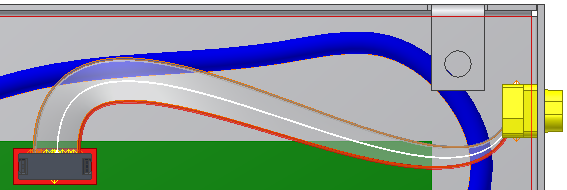

6. 확인을 클릭합니다.

   아직 리본 작성 모드에 있으므로 중간점을 추가하여 현재 쉐이프를 변경할 수 있습니다.


7. 마우스 오른쪽 버튼을 클릭하고 간격띄우기 편집을 선택한 다음 0.500인치를 입력합니다.

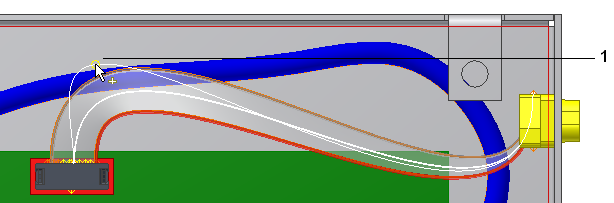

8. 그래픽 창에서 클릭하여 중간점(1)을 추가함으로써 리본 케이블이 시작 커넥터에 도달하는 방법을 제어합니다.

9. 그래픽 창에서 클릭하여 끝 커넥터에 도달하는 방법을 제어합니다. 이때, 기존 작업점(2)을 클릭합니다.

10. 마우스 오른쪽 버튼을 클릭하고 마침을 선택합니다.
