조립 전에 구성요소 사용자화

구성요소를 조립하기 전에 이 프로젝트에서 해당 구성요소를 식별할 수 있도록 몇 가지 항목을 변경할 수 있습니다.

조립품 구성요소 모양 변경

먼저 결합 캡 구성요소의 모양을 변경하여 보다 눈에 잘 띄도록 만듭니다.

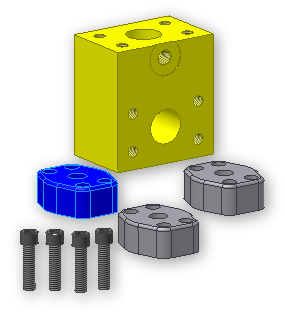

1. 첫 번째 결합 캡 구성요소를 클릭합니다.
2. 신속 접근 도구막대에서 모양 드롭다운 메뉴를 확장하고 파란색을 선택합니다.

3. 다른 두 개의 결합 캡 구성요소에 대해서도 모양 선택 과정을 반복합니다.

조립품 구성요소 이름바꾸기

지금까지 조립품에 추가한 구성요소가 모형 검색기에 나열됩니다. 구성요소는 자신이 참조하는 파일 이름과 동일하게 이름이 지정됩니다. 구성요소의 용도를 나타낼 수 있도록 조립품의 구성요소 이름을 변경해야 합니다. 또한 iPart 멤버 식별을 제거하려고 합니다.

구성요소의 이름을 바꾸면 이후에 iPart 멤버의 이름이 바뀌더라도 구성요소 이름이 규칙에 따라 오래되는 경우가 발생하지 않습니다. 이름이 오래되면 규칙을 제대로 실행할 수 없습니다.

1. 모형 검색기로 이동합니다.
2. 여기에 나열된 각 구성요소의 이름을 천천히 두 번 클릭하고 표시된 것처럼 이름을 변경합니다.
   • union_cap [Model Code = 050]:1을 port_a_union으로 교체합니다.
   • union_cap [Model Code = 050]:2를 port_b_union으로 교체합니다.
   • union_cap [Model Code = 050]:3을 port_c_union으로 교체합니다.
   • Screw-01:1을 port_a_union_screw로 교체합니다.
   • Screw-01:2를 port_b_union_screw로 교체합니다.
   • Screw-01:3을 port_c_union_screw로 교체합니다.
