부품을 두 개의 솔리드 본체로 분할

이제 부품 내부가 비어 있습니다. 다음 연습 섹션에서는 하향식 워크플로우를 사용하여 부품을 다중 솔리드 본체로 분할합니다.

  1. 곡면 패널에서 두껍게 하기/간격띄우기 명령을 선택합니다.
  2. 그래픽 창에서 부품 상단을 선택하여 선택사항을 충족시킵니다.

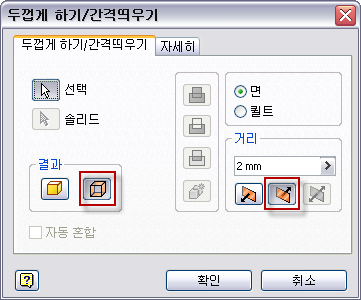

  3. 대화상자에서 출력에 대해 곡면을 선택합니다. 거리 값으로 3mm를 입력합니다. 방향 반전 화살표를 사용하여 부품 안쪽으로 곡면을 간격띄우기합니다.
  4. 확인을 선택하여 간격띄우기 곡면을 작성하고 명령을 마칩니다.
  5. 검색기에서 표시할 새 곡면을 강조 표시합니다.
  6. 곡면 패널에서 드롭다운 화살표를 클릭하여 사용 가능한 명령을 모두 표시합니다.
  7. 드롭다운에서 연장 명령을 선택합니다.

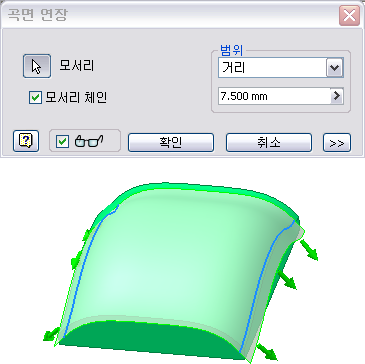

  8. 간격띄우기 곡면의 외부 모서리 두 개를 선택하여 모서리 선택사항을 충족시킵니다. 간격띄우기 값을 7.5mm로 지정합니다. 확인을 클릭하여 명령을 마칩니다.
  9. 수정 패널에서 분할 명령을 클릭합니다.

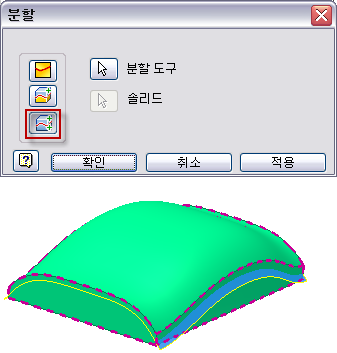

  10. 대화상자에서 솔리드 분할 옵션을 선택합니다.
  11. 간격띄우기 곡면을 분할 도구로 선택합니다.
  12. 확인을 클릭하여 부품을 솔리드 본체 두 개로 분할하고 명령을 마칩니다.
  13. 검색기에서 간격띄우기 곡면의 가시성을 끕니다. 연장된 모서리는 간격띄우기 곡면에 종속되어 있으므로 원본 곡면이 피쳐 가시성을 제어합니다.

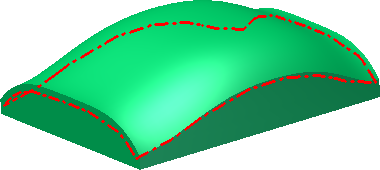

  14. 검색기에서 솔리드 본체 폴더를 확장합니다. 이제 파일에는 솔리드 본체 두 개가 있습니다. 각 본체의 가시성과 색상을 개별적으로 제어할 수 있습니다.
  15. 파일을 저장합니다.
