면 대체를 사용하여 객체 상단 변경

이 섹션에서는 면 교체를 사용하여 새 곡면의 쉐이프와 일치하도록 객체의 상단을 변경합니다.

  1. 3D 모형 탭의 곡면 패널에서 드롭다운 화살표를 선택하여 확장된 패널에서 사용 가능한 모든 명령을 표시합니다.

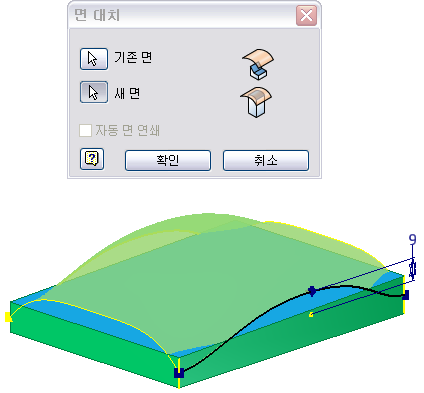

  2. 면 대체를 선택합니다.
  3. 맨 위 평면형 면을 선택하여 기존 면 선택사항을 충족시킵니다. 선택사항을 새 면으로 변경하고 로프트 곡면을 선택하여 새 면 선택사항을 충족시킵니다.
  4. 확인을 클릭하여 평면형 면을 로프트 곡면으로 교체합니다.
  5. 검색기에서 로프트 곡면을 선택하고 상황에 맞는 메뉴에서 가시성을 끕니다.

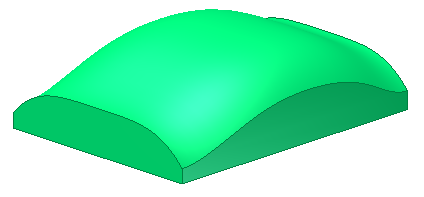

    이제 부품 상단이 곡면 쉐이프를 따릅니다.

  6. 명령을 시작합니다.
  7. 두께로 2mm를 지정합니다. 어떤 면도 제거하지 마십시오. 기본 내부 쉘 옵션을 사용합니다.
  8. 확인을 선택하여 작업을 완료합니다.
  9. 파일을 저장합니다.
