호스 루트 작성

1. 모형 검색기에서 튜브 및 파이프 런을 두 번 클릭합니다.
2. 리본에서 튜브 및 파이프 탭 런 패널 파이프 런 작성을 클릭합니다 .
3. 런 작성 대화상자에서 런 파일 이름을 AirSystem2로 입력합니다. 다른 기본값을 승인하고 확인을 클릭합니다.

   검색기에 개별 런 AirSystem2:1이 추가되고 활성화됩니다. 파이프 런 탭이 리본에 표시됩니다.

4. 파이프 런 탭의 관리 패널에 있는 활성 스타일 리스트에서 수압 호스 - 암 스레드 - 선회 스타일을 선택합니다.
5. 리본에서 파이프 런 탭 루트 패널 새 루트를 클릭합니다 .
6. 새 루트 작성 대화상자에서 기본 루트 파일 이름 및 위치를 승인한 다음 확인을 클릭합니다.

   파이프 루트가 활성 런에 추가되고 활성화됩니다. 루트 탭이 리본에 표시됩니다.

7. 리본에서 루트 탭 작성 패널 루트를 클릭합니다 .

   호스 스타일에 의해 지정된 시작 부속품이 커서에 부착되고 배치할 준비가 됩니다.


8. 다음 그림과 같이 원형 모서리에 커서를 둡니다. 그런 다음 시작 부속품을 클릭하여 설정합니다.
   주: 부품에 있는 방향 축은 루트 방향을 가리켜야 합니다.

9. 끝 부속품이 나타나고 커서에 부착됩니다. 시작 부속품과 끝 부속품은 이 스타일의 같은 부품을 참조합니다.
10. 밸브 부품의 원형 개구부에 커서를 둡니다.

    부속품 방향이 잘못된 경우 마우스 오른쪽 버튼을 클릭하여 다음 연결을 선택합니다.

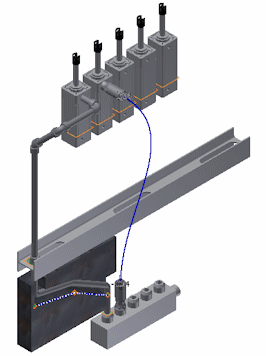

11. 끝 부속품을 클릭하여 배치합니다. 루트 선이 표시됩니다.
