로프트 피쳐

로프트 피쳐는 여러 프로파일을 부드러운 쉐이프로 혼합 및 변이합니다.

로프트 피쳐는 단면이라는 다중 프로파일을 혼합하고 이를 프로파일 또는 부품 면 사이의 부드러운 쉐이프로 변이합니다. 단면은 2D 스케치 또는 3D 스케치의 곡면, 모형 모서리 또는 면 루프일 수 있습니다. 레일이나 중심선 및 점 매핑을 사용하여 쉐이프를 조정하고 비틀림을 방지할 수 있습니다. 열린 로프트의 경우 한쪽 또는 양쪽 끝 단면은 뾰족하거나 접하는 점일 수 있습니다. 로프트는 솔리드 또는 곡면 본체를 모두 생성할 수 있습니다.

팁: 로프트를 사용하여 자동차, 해운 및 소비재 산업용으로 복잡하고 유기적인 쉐이프를 작성합니다.

로프트 피쳐의 용도

• 솔리드 피쳐 또는 새 본체를 작성합니다.

• 쉐이프를 생성하려면 곡면 모형을 작성한 다음 결과 곡면 퀼트를 솔리드로 스티치합니다.

• 쉐이프를 작성하거나 모형을 수정하려면 로프트 곡면을 작성하여 조각 명령과 함께 사용합니다.


로프트의 단면

필요한 초기 단면 두 개를 작성한 후에는 단면을 원하는 수만큼 작성하여 필요한 쉐이프를 작성할 수 있습니다. 단면 간의 로프트 쉐이프를 계속해서 조정하려면 다음을 수행하십시오.

단면에 가중치를 추가합니다.

가중치 없음

동일한 가중치 계수가 있는 두 단면

단면을 안내하려면 로프트 레일을 사용합니다.

단면을 안내하려면 중심선을 사용합니다.

로프트 피쳐의 부품 면 또는 점

시작 및 끝 단면의 경우 비평면형 또는 평면형 면 을 선택할 수 있습니다. 자연 변이의 경우에는 접선 연속성(G1) 또는 곡률 연속성(G2)을 사용하여 로프트가 부품 면에 인접하도록 만듭니다. G1 로프트에서 곡면 간의 변이를 볼 수 있습니다. G2 혼합은 부드럽게라고도 하며, 하나의 곡면으로 표시됩니다. 강조하면 곡면 간의 변이가 표시되지 않습니다.

기존 면을 로프트의 시작 또는 끝 단면으로 사용하려면 스케치를 작성하지 않고 직접 면을 선택합니다.

열린 로프트의 경우 한 점에서 단면을 시작하거나 끝낼 수 있습니다. 점으로 로프트하기 위해 선택할 수 있는 항목은 다음과 같습니다.

• 모형 꼭지점
• 모형 모서리 중간점
• 작업점
• 가시적 스케치 꼭지점
• 가시적 스케치 도면요소 중간점
• 가시적 스케치 점

주: 점을 선택한 경우 점이 부착된 형상을 선택하지 마십시오. 이 이미지에서는 끝점 대신 스플라인을 선택했습니다.

이와 같이 선택하면 오류 메시지가 표시됩니다. 점만 강조 표시될 때까지 기타 선택을 사용하십시오.

뾰족한 종료점을 작성하려면 뾰족한 점 상태(기본값)의 점에 로프트를 사용합니다.

보다 둥근 종료점을 작성하려면 접하는 상태의 점 및 가중치 계수에 로프트를 사용합니다.

평면에 접하는 둥근 종료점을 작성하려면 평면에 접함 상태의 점 및 가중치 계수에 로프트를 사용합니다.

점 단면이 있는 중심선을 지정할 때 중심선은 점 단면을 관통해야 합니다. 최상의 결과를 얻으려면 중심선이 인접 단면의 가운데 근처를 통과하도록 합니다.

두 점 단면 사이의 로프트는 쉐이프를 정의할 내부 단면을 포함해야 합니다.

단면 간 순차적 변이

경계 조건을 설정하려면 조건 탭을 사용합니다. 로프트 곡면의 쉐이프 및 접선을 조정하려면 변이 각도(기본값은 90도)와 가중치를 지정할 수 있습니다.

가중치는 수치 거리가 아닌 영향 계수입니다. 즉, 가중치 계수는 다음 단면에 병합하기 전에 단면 쉐이프가 미치는 영향을 제어합니다.

이 예제에서 두 로프트 단면은 모두 기본 자유 상태 값으로 설정되어 있습니다. 각도 또는 가중치 계수가 적용되어 있지 않습니다.

이 예제에서 두 단면은 모두 방향 상태로 설정되어 있습니다. 직사각형 로프트 단면에는 가중치 계수 10(10x)이 사용되고 원형 단면에는 가중치 계수 5(5x)가 사용됩니다. 두 단면 모두에 대한 변이 각도 값은 90도입니다.

이 예제에서 두 단면은 모두 방향 상태로 설정되어 있습니다. 두 단면 모두 가중치 계수 10과 90도의 변이 각도를 사용합니다.

이 예제에서 두 단면은 모두 방향 상태로 설정되어 있습니다. 두 단면 모두 가중치 계수 10을 사용합니다. 직사각형 단면의 변이 각도는 90도(직각 변이)입니다. 원형 단면의 변이 각도는 180도(평면형 변이)입니다.

이 예제에서 두 단면은 모두 방향 상태로 설정되어 있습니다. 두 단면 모두 가중치 계수 10과 180도의 변이 각도를 사용합니다.

가중치 설정과 갑작스런 로프트 표면 변이 간의 관계는 단면 쉐이프 및 단면 사이 거리와 같은 요인에 의해 결정됩니다.

로프트 피쳐에 대한 설계 요구사항의 영향을 이해하려면 다음 항목을 사용하여 시험해 봅니다.

• 단면 사이의 거리
• 직선 벡터를 따라 정렬되지 않은 단면
• 점에서 시작되거나 끝나는 단면

주: 가중치 값이 크면 로프트 표면이 비틀릴 수 있으며 표면이 자체적으로 교차할 수 있습니다. 일반적으로 필요한 쉐이프를 작성하려면 가중치 계수를 1에서 20 사이의 값으로 설정합니다. 쉐이프 왜곡을 최소화하려면 각 단면에서 작업점을 설정합니다. 그런 다음 작업점을 통해 레일, 2D 또는 3D 곡선을 구성합니다.

로프트 쉐이프의 레일 또는 중심선

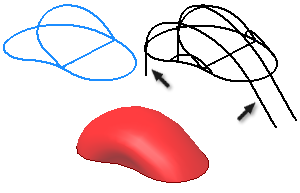

레일은 단면 사이의 로프트 쉐이프를 정의하는 2D 곡선, 3D 곡선 또는 모형 모서리입니다. 레일을 필요한 만큼 추가하여 로프트 쉐이프를 미세 조정할 수 있습니다. 레일은 교차하는 단면 꼭지점뿐 아니라 전체 로프트 본체에 영향을 줍니다.

인접 레일은 레일이 없는 단면 꼭지점에 영향을 줍니다. 레일은 각 단면을 교차해야 하며 첫 번째 및 마지막 단면에서 종료하거나 이러한 단면을 지나서 종료해야 합니다. 로프트를 생성할 때 소프트웨어는 단면을 넘어 연장되는 레일 부분을 무시합니다. 단면을 벗어나 레일을 연장하는 것은 부드러운 쉐이프를 얻을 수 있는 유용한 기술입니다. 레일은 연속적으로 접해야 합니다. 이 예제에서는 자연 변이를 얻기 위해 시작 및 끝 단면을 벗어나 두 레일을 연장합니다.

중심선은 로프트 단면이 수직을 유지하여 스윕 경로와 비슷한 동작을 발생시키는 레일의 한 유형입니다. 중심선 로프트는 선택된 로프트 단면의 횡단면 영역 간 변이를 더욱 일관적으로 유지해 줍니다. 중심선은 단면을 교차하지 않아도 되고 하나만 선택할 수 있다는 점 외에는 레일과 동일한 조건을 따릅니다.

.

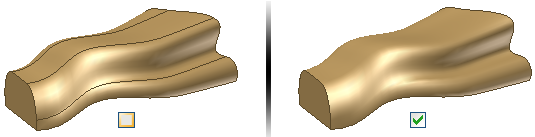

접하는 면 병합 옵션

로프트 단면에 꼭지점이 포함되어 있으면 결과 로프트에는 단면 꼭지점 사이에 작성된 모서리로 구분되는 여러 면이 포함됩니다. 예를 들어 사각형 단면 사이에 로프트가 있으면 측면이 4개 생성됩니다.

일부 소비재에서와 같이 로프트가 복잡하고 유기적인 쉐이프를 나타내는 경우도 있습니다. 이러한 모서리는 대개 불필요한 경우가 많습니다(특히 G1 접선 또는 G2 부드러운 면 사이의 모서리). 가능한 경우 접선이나 부드러운 면 사이의 불필요한 모서리를 제거하려면 접하는 면 병합 옵션을 사용합니다.

주: 중심선을 사용하는 경우에는 곡선 병합이 자동으로 수행됩니다.

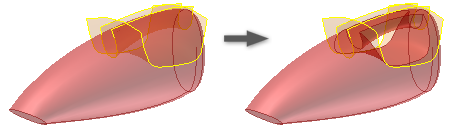

면적 로프트의 용도

면적 로프트는 수압 및 공기압 구성요소, 복합 및 금형 플라스틱 부품의 설계를 지원합니다. 이러한 설계와 기타 설계에서는 가스 또는 유체의 흐름이 매우 중요합니다. 면적 로프트를 사용하면 로프트 피쳐를 따라 지정된 점에서 횡단면 영역을 더욱 세밀하게 조정할 수 있습니다.

변수 반지름 모깎기를 사용하여 모서리에서 점을 선택하고 반지름 값을 정의합니다. 마찬가지로 면적 로프트를 사용하여 중심선을 따라 점을 선택합니다. 횡단면 영역을 정의하거나 이러한 점에서 로프트를 적절하게 위아래로 축척하는 축척 계수를 정의합니다. 로프트에 외관 변경을 적용하려면 면적 로프트를 사용합니다.

면적 로프트는 중심선 로프트와 같은 기준을 따릅니다. 중심선을 따라 단면을 배치합니다. 그러나 중심선 로프트와 달리 면적 로프트는 선택한 단면과 배치된 단면에 편집할 수 있는 단면 치수를 부착합니다.
