- 조립품의 정면을 보려면 뷰를 회전합니다. 팁: View Cube를 마우스 오른쪽 버튼으로 클릭하여 원하는 위치로 뷰를 회전합니다.
- 3D 직각 루트 도구의 빨간색 방향 축 위에 커서를 놓고 마우스 오른쪽 버튼을 클릭한 다음 모서리와 평행을 선택합니다.
선형 모서리를 선택할 것인지 묻는 메시지가 표시됩니다.

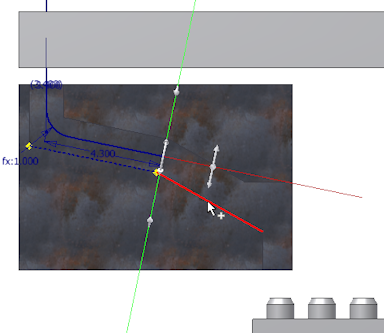

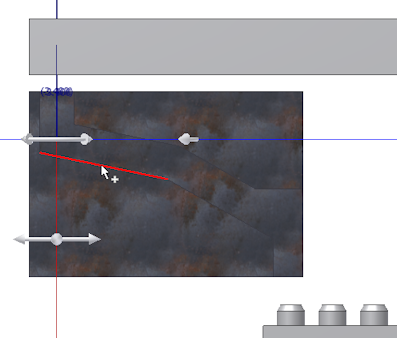

- 다음 그림과 같이 경로 부품에서 선형 모서리를 선택한 다음 클릭하여 선택을 설정합니다.
빨간색 방향 축의 방향이 선택한 모서리의 방향으로 다시 정해집니다. 포함된 참조 형상이 모형 검색기의 포함된 형상 폴더에 추가됩니다.
- 빨간색 축 위에 커서를 놓고 마우스 오른쪽 버튼을 클릭하여 거리 입력을 선택합니다. 그런 다음 거리 입력 상자에 4.3 inch를 입력한 다음 초록색 선택 표시를 클릭합니다.

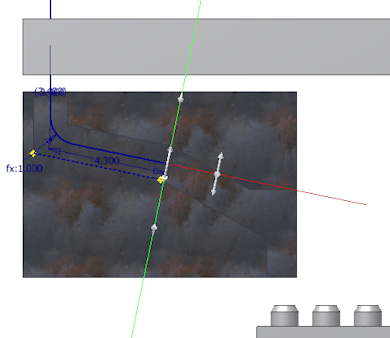

- 절곡부가 새 세그먼트와 이전 세그먼트 사이에 자동으로 추가되는지 확인합니다.
- 다음 점과 관련하여, 빨간색 방향 축을 마우스 오른쪽 버튼으로 다시 클릭하여 모서리와 평행을 선택합니다.

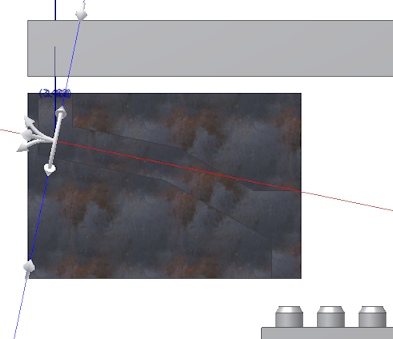

- 다음 그림과 같이 경로 부품에서 다른 선형 모서리를 선택합니다.
- 다음 루트 점을 작성하기 전에 그래픽 창에서 마우스 오른쪽 버튼을 클릭하고 자동 치수기입 선택 표시를 지웁니다.
- 빨간색 방향 축에서 포워드 방향의 아무 곳이나 클릭합니다. 세그먼트 길이는 중요하지 않습니다.
- 그래픽 창을 마우스 오른쪽 버튼을 클릭한 다음 종료를 선택합니다.

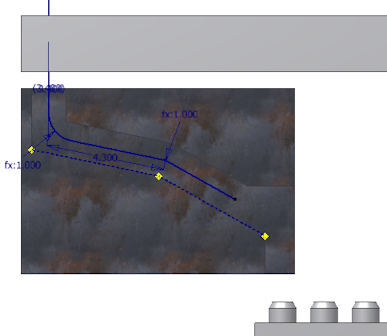

- 새 세그먼트의 치수가 기입되지 않았는지 확인합니다.
