- 리본에서 루트 탭

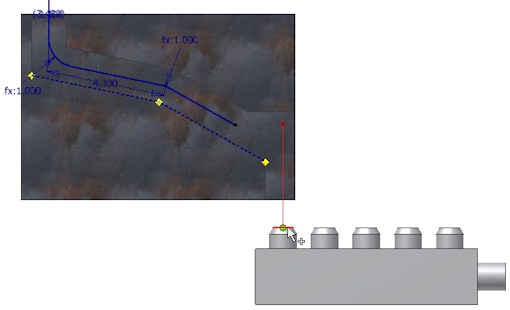

작성 패널 루트를 클릭합니다 . - 밸브 부품에서 왼쪽 원형 개구부를 클릭합니다.
- 그래픽 창을 마우스 오른쪽 버튼을 클릭하고 점 스냅을 선택합니다.
- 이전 연습에서 작성한 마지막 세그먼트에 커서를 둡니다.

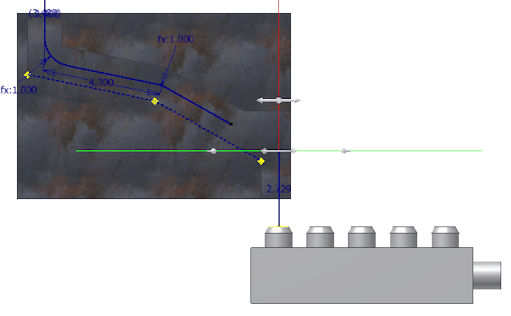

스냅 점을 나타내는 대시선이 커서부터 미리보기 점까지 표시됩니다. 미리보기 점은 선과 축의 교차점에 표시됩니다.

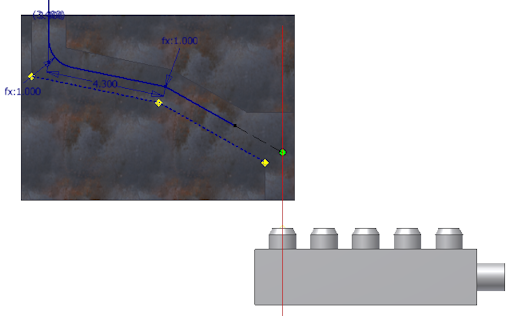

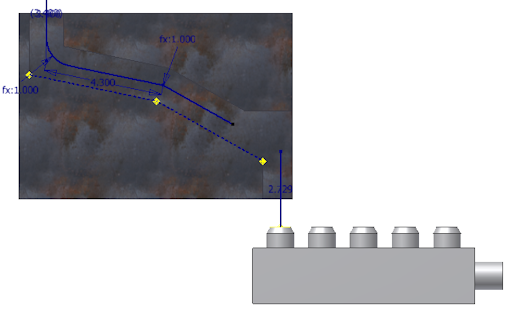

- 대시선과 교차점이 표시되면 경사 세그먼트를 클릭하여 스냅된 루트 점을 설정합니다.
- 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
