2D 스케치 점 또는 3D 작업점과 방향 요소를 사용하여 스냅 맞춤 피쳐를 작성합니다.
액세스
리본:
3D 모형 탭
소성 부품 패널
스냅 핏
| 스타일 사양 | ||
 |
캔틸레버 스냅 맞춤 훅 스타일 |
 |
 |
캔틸레버 스냅 맞춤 루프 스타일 |
 |
쉐이프 탭
두 스타일 모두에 공통. 스냅 맞춤의 배치를 지정합니다.
| 배치 | ||
 |
솔리드는 스냅 맞춤 피쳐의 대상 본체를 지정합니다. | |
| 스케치로부터 배치에는 스케치 평면(중심)에서 점이 필요합니다. | ||
 |
빔 또는 클립 방향 반전은 처음에 스케치 평면 법선에 해당하는 방향을 반전시킵니다. | |
 |
중심은 중심 위치를 지정합니다. 중심점 스위치를 사용하여 작성한 점은 자동으로 선택됩니다. | |
 |
훅 방향은 90 도 간격 으로 선택할 수 있는 4가지 화살표를 제공합니다. | |
| 점 위 배치에는 3D 작업점 또는 스케치 점(중심)과 2개의 방향이 필요합니다. | ||
|
|
빔 또는 클립 방향 반전은 방향을 정의합니다. | |
|
|
빔 방향은 방향 선택에 의해 정의된 벡터에 반대되는 방향을 반전시킵니다. | |
|
|
훅/캐치 방향 선택자는 점 위가 지정되면 훅/캐치 방향을 지정합니다. | |
|
|
|
훅 방향은 90 도 간격으로 선택할 수 있는 네 가지 화살표를 제공합니다. |
연장 확인란은 빔을 연장할지 중지할지를 지정합니다.
 |
|
 |
|
빔 탭(캔틸레버 스냅 훅 스타일)
스냅 맞춤 피쳐의 빔 매개변수를 지정합니다.
 |
벽에서의 빔 두께 |
 |
빔 길이 |
 |
훅에서의 빔 두께 |
 |
벽에서의 빔 폭 |
 |
훅에서의 빔 폭 |
훅 탭(캔틸레버 스냅 훅 스타일)
 |
훅 팁 길이 |
 |
훅 언더컷 깊이 |
 |
훅 길이 |
 |
훅 유지 면 각도 |
 |
훅 삽입 면 각도 |
클립 탭(캔틸레버 스냅 루프 스타일)
 |
클립 길이 |
 |
클립 폭 |
 |
벽에서의 빔 두께 |
 |
맨 위에서의 빔 두께 |
캐치 탭(캔틸레버 스냅 루프 스타일)
 |

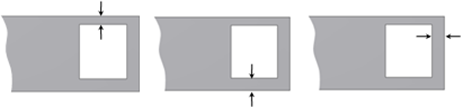

측면 및 위에서의 캐치 폭 |
 |
캐치 개구부 길이 |
