라운드 작성

다음으로 앞면과 뒷면의 두 모서리 루프에 라운드를 작성합니다. 이전과 마찬가지로, 가져온 스케치에 포함된 치수를 참조하여 라운드 크기를 결정합니다.

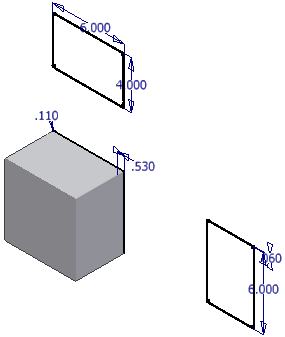

  1. 검색기에서 돌출1이라는 부품 피쳐를 확장합니다.
  2. 스케치1을 마우스 오른쪽 버튼으로 클릭하고 가시성을 선택합니다.
  3. 줌 전체를 클릭합니다.
  4. 리본 에서 모깎기 명령을 클릭하거나 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 모깎기를 선택합니다.
  5. 덮개의 정면 모서리 루프를 선택합니다. 이 모서리는 스케치가 있는 면의 반대편에 있습니다.

    그래픽 창에 라운드 미리보기가 표시됩니다.

  6. 모깎기 대화상자에서 또는 캔버스 내 표시의 값 입력 상자에서 반지름 값을 강조 표시한 다음 DWG 도면을 처음 작성한 설계자가 정의한 반지름 값인 0.110을 선택합니다.
  7. 확인을 클릭하여 라운드를 작성합니다.
