판금 전개/재접힘 참조

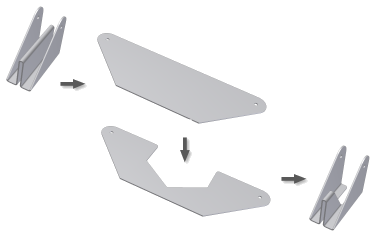

전개 및 재접힘 워크플로우 중에 표시된 대화상자는 전개 또는 재접힘으로 기능의 레이블이 지정된다는 점에서만 다릅니다. 이 참조에서는 두 대화상자를 모두 다룹니다. 이 대화상자에는 세 가지 선택 섹션, 상황별 그림 및 맨 아래를 따라 표시되는 명령 세트가 있습니다.

액세스:
	리본에서 판금 탭 수정 패널 전개를 클릭합니다. 또는 판금 탭 수정 패널 재접힘을 클릭합니다.

전개 또는 재접힘 참조(A)
	이 선택 명령을 사용하여 절곡부 또는 롤을 전개하거나 다시 접을 참조를 정의하는 데 사용할 참조 평면 또는 면을 선택합니다. 이 참조는 대화상자의 오른쪽에 있는 그림에서 레이블이 A로 지정되어 있습니다. 워크플로우에서 이 명령은 기본적으로 활성화되어 있습니다.

전개 또는 재접힘 형상(B)
	이 선택 명령을 사용하여 전개하거나 다시 접을 개별 절곡부 또는 롤 피쳐를 선택합니다. 이 명령을 사용하여 선택할 수 있는 형상은 대화상자의 오른쪽에 있는 그림에서 레이블이 B로 지정되어 있습니다. 이 명령은 참조를 선택할 때까지 비활성화되어 있습니다.
	이 선택 명령을 사용하여 전개하거나 다시 접을 모든 절곡부 또는 롤 피쳐를 선택합니다. 이 명령을 사용하여 선택할 수 있는 형상은 대화상자의 오른쪽에 있는 그림에서 레이블이 B로 지정되어 있습니다. 이 명령은 참조를 선택할 때까지 비활성화되어 있습니다.

스케치(C)
	이 선택 명령을 사용하여 전개하거나 다시 접을 사용되지 않은 스케치를 선택합니다. 이 명령을 사용하여 선택할 수 있는 스케치 형상은 대화상자의 오른쪽에 있는 그림에서 레이블이 C로 지정되어 있습니다. 이 명령은 전개 또는 재접힘 형상을 선택할 때까지 비활성화되어 있습니다.
	상위 항목이 표시됨 - 스케치를 전개할 때 스케치의 사본이 작성되고 평평한 면에 표시됩니다. 원본 스케치(또는 상위)는 접힌 위치에 그대로 유지됩니다. 스케치의 전개된 사본뿐 아니라 원본(접힌 위치) 스케치 모두를 보려면 이 옵션을 선택합니다.

대화상자 이미지 패널
	전개 또는 재접힘 대화상자에서는 사용 가능한 형상에 따라 변경되는 이미지를 표시합니다.

전개 - 플랫 면 있음	전개 - 플랫 면 없음	재접힘 - 플랫 면 있음	재접힘 - 플랫 면 없음
전개 - 윤곽선 롤	재접힘 - 윤곽선 롤

피쳐 미리보기 사용/사용 안 함 - 접기 또는 전개 결과의 미리보기를 사용하거나 사용하지 않습니다.

확인	지정된 선택 사항을 사용하여 전개 또는 재접힘을 작성(또는 수정)하고 대화상자를 닫습니다.

취소	옵션 또는 매개변수에 대한 편집 사항을 무시하고 대화상자를 닫습니다.

적용	지정된 선택 사항을 사용하여 전개 또는 재접힘을 작성(또는 수정)하고 추후 작업을 위해 대화상자를 표시된 상태로 둡니다.
