열리거나 닫힌 프로파일 또는 영역에 깊이를 추가하여 돌출 피쳐 또는 본체를 작성합니다.

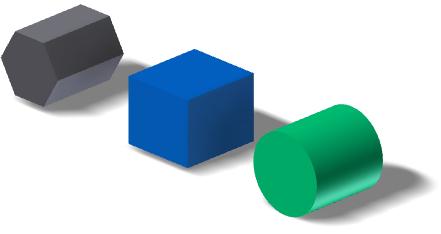

돌출 피쳐 는 부품 내에서 솔리드 본체를 작성 및 수정하는 데 사용하는 빌딩 블록입니다. 조립품에 작성된 경우 재질 제거와 같은 특정 제조 프로세스를 나타냅니다. 돌출에 대한 방향, 깊이, 테이퍼 각도 및 종료 방법을 지정합니다. 돌출 피쳐는 다중 본체 부품 파일에 새 본체를 작성할 수 있습니다. 새 솔리드 본체는 별도의 도면요소로 편집할 수 있는 독립 본체를 작성합니다. 솔리드 본체는 다른 솔리드 본체와 피쳐를 공유할 수 있습니다.
열린 프로파일을 사용하여 돌출을 조립품 피쳐로 작성할 수 없습니다.
본체 하나 이상의 쉐이프를 미세 조정하는 피쳐를 추가할 수 있습니다. 스케치 형상을 선택한 새 프로파일에 필요한 형상을 스케치하거나 선택하고, 포함된 본체를 선택한 다음 돌출 작업을 반복하거나 다른 피쳐 명령을 선택합니다.
부품 파일에서 첫 번째 피쳐가 기준 피쳐 입니다. 다른 솔리드 본체에 추가된 경우 돌출은 접합, 절단 또는 교차 작업을 사용하여 지정한 본체를 수정할 수 있습니다. 교차는 두 피쳐가 공유하는 체적으로 솔리드를 작성하고 공유하는 경계 외부의 재질을 제거합니다.
돌출된 조립품 피쳐를 사용하여 다른 부품을 관통하여 잘라낼 수 있습니다.
돌출할 프로파일 유형
횡단면을 나타내는 프로파일 을 스케치한 다음 돌출시켜 솔리드, 솔리드 본체 또는 곡면 을 작성합니다. 원하는 경우 열린 프로파일을 선택(부품 피쳐에만 해당)하거나 이전에 작성한 피쳐 경계와 같은 참조 형상에 의해 정의된 프로파일을 선택하십시오. 다중 본체 부품에서 포함된 본체를 여러 개 선택하면 열린 프로파일을 사용할 수 없습니다.
돌출된 프로파일에서 곡면을 작성할 수 있습니다. 그런 다음 곡면을 다른 피쳐의 종료 평면이나 솔리드 자르기 또는 솔리드 분할 작업의 분할 도구로 사용할 수 있습니다.
기본체 쉐이프
스케치 작성 및 돌출 프로세스를 자동화할 수 있습니다. 기본체 패널에서 상자를 사용하여 사각형 또는 직사각형 피쳐 또는 본체를 작성하고 원통을 사용하여 원통형 피쳐 또는 본체를 작성할 수 있습니다.
기본체 쉐이프 명령으로는 곡면을 작성할 수 없습니다.
돌출시킬 프로파일 및 영역
솔리드 또는 곡면과 같이 지정한 돌출된 결과는 선택할 수 있는 형상을 결정합니다. 예를 들면, 표면 돌출을 선택하면 스케치 곡선과 투영된 면 모서리로 구성된 열리거나 닫힌 루프를 선택할 수 있습니다. 솔리드 돌출을 선택할 때 형상을 미리 선택하지 않으면 곡선 또는 영역 중에서 선택할 수 있습니다. 영역을 미리 선택하면 돌출시킬 개별 곡선 또는 루프를 선택할 수 없고 곡선이나 루프를 미리 선택하면 영역을 선택할 수 없습니다.
다른 형상을 선택하려면 대화상자에서 프로파일을 클릭한 다음 다시 선택하십시오. 필요하면 줌 확대하여 쉽게 선택할 수 있습니다.
쉐이프 전파 유형
쉐이프 전파는 열린 프로파일에만 적용됩니다. 프로파일의 열려 있는 끝의 연장을 통해 본체의 쉐이프에 의해 정의되는 솔루션을 설명합니다. 쉐이프 전파는 피쳐 트리에서 피쳐의 높이를 더 높게 편집하면 발생하는 부품 본체의 위상 변경에 대해 견고한 피쳐를 생성합니다. 돌출 피쳐는 특정 참조 모서리 및 스케치 선으로 정의된 프로파일에 종속되지 않습니다. 윤곽선 일치 및 쉐이프 일치와 같은 두 가지 유형의 쉐이프 전파가 있습니다.
호한 솔루션 종료 유형
거리, 거리-거리 및 다음 종료 범위를 사용하는 것이 좋습니다. 모형이 변경되고 특정 종료 면이 더 이상 존재하지 않는 경우 돌출을 다시 작성합니다. 특정 거리 또는 다음으로 가능한 면을 지정한 경우 돌출은 그대로 유지됩니다.
둘 이상의 본체(부품 또는 곡면)에서 돌출이 종료될 수 있는 모형에서 종료자를 클릭하여 사용할 본체를 지정합니다. 조립품에서는 돌출을 종료할 구성요소 면을 선택합니다. 필요하면 줌 확대하여 선택하십시오.
일부 모형에는 원통, 원환 또는 불규칙 표면과 같은 모호한 종료 지정 방법이 있습니다. 지정 면까지 및 사이 범위를 사용할 경우 돌출 방향을 지정하는데 자세히 탭의 옵션을 사용합니다. 기본적으로 돌출은 가장 먼 거리에 있는 면에서 종료됩니다. 필요한 경우 가장 가까운 거리에 있는 면에서 돌출을 종료하려면 최소 솔루션을 클릭합니다.
조립품에서 돌출
조립품에서 돌출은 조립품 환경의 부품 파일에서 작성한 부품 피쳐일 수 있습니다. 또한 조립품 파일에서 작성된 조립품 피쳐일 수도 있습니다. 예를 들면, 다음과 같습니다.
- 조립품에서 부품에 피쳐를 추가하려면 다른 부품의 평면 또는 면에서/까지 돌출시킵니다.
- 조립품 구성요소를 하나 이상 관통해 절단하려면 조립품 스케치에서 프로파일을 작성한 다음 조립품 피쳐로 돌출시킵니다. 프로파일의 원점 및 종료 평면은 부품 면이나 작업 평면에 있을 수 있습니다. 선택한 면 및 평면은 작성된 돌출과 같은 조립품 단계에 있어야 합니다.
