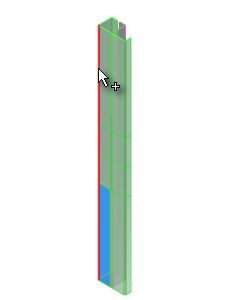

- 다음 이미지에 표시된 것처럼 두 번째 90도 절곡부를 클릭하여 선택합니다.

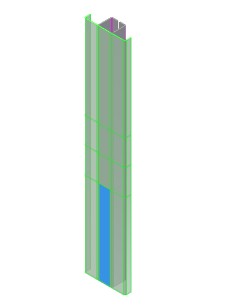

선택하면 전개된 절곡부가 미리보기에 표시됩니다.

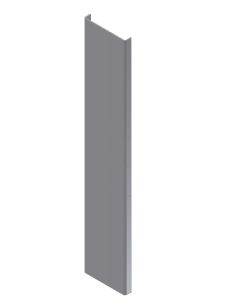

- 전개 대화상자에서 확인을 클릭하여 미리보기에 표시된 것처럼 두 절곡부를 평평하게 하고 대화상자를 닫습니다. 이제 모형은 다음 이미지에 표시된 것처럼 나타나야 합니다.
이러한 단계는 다음에 추가할 구멍을 추가하는 데 필요하지 않지만 직선 절곡부를 평평하게 하기 위해 전개 피쳐를 추가하는 방법에 대해서는 잘 설명하고 있습니다.
이제 사용자의 피쳐 검색기에는 2개의 전개 피쳐(2개의 윤곽선 롤을 전개하기 위한 피쳐 및 2개의 직선 절곡부를 전개하기 위한 피쳐)가 포함됩니다.
다음으로 구멍이 윤곽선 롤 피쳐의 (현재 평평한) 면을 교차하도록 구멍을 추가하고 패턴화합니다.
