전개 피쳐를 사용하여 평평하게 하려는 절곡부를 선택합니다. 모형을 완전히 평평하게 할 필요는 없습니다. 선형 구멍 패턴을 추가할 수 있습니다. 이 연습에서는 현재 상태에서 모형이 펼쳐진 채로 먼저 2개의 90도 절곡부를 추가로 전개합니다.

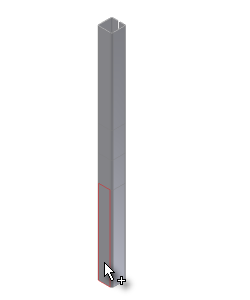

- 작성한 모형을 펼쳤을 때와 같이 먼저 고정 면을 식별합니다. 다음 이미지에 표시된 면을 클릭합니다.

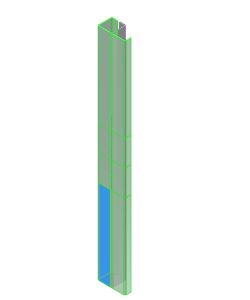

표시된 면을 선택하면 바로 해당 면과 비례하여 전개될 수 있는 절곡부가 강조 표시됩니다.

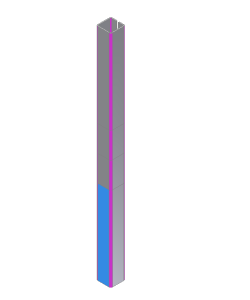

- 사용자와 가장 가까운 곳 에 위치한 90도 구석을 형성하는 절곡부를 클릭하여 선택합니다.
절곡부를 선택하고 나면 부품 미리보기가 전개된 상태로 표시됩니다.
이제 전개 피쳐 작성을 마칩니다.
