코크 건은 몇 가지 부품으로 구성되는 조립품으로, 부품 중 일부는 이동 가능합니다. 코크 건의 경우 몇 가지 작업 시나리오가 있을 수 있지만, 조립품을 정적 평형 상태에서 시뮬레이트하도록 선택했습니다.
이 시뮬레이션은 트리거가 당겨질 때 코크 튜브 아래쪽의 미는 힘이 내부 튜브 저항을 극복하게 될지 조사합니다. 이 경우 코크 바로 앞에 튜브가 있고, 조립품은 정적 평형 상태입니다.
리본에서
환경 탭
시작 패널
응력 해석
을 클릭하여 응력 해석 환경을 시작합니다.

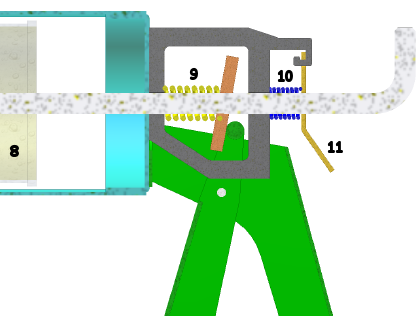

응력 해석 검색기에서 Caulk Gun.iam을 확장합니다. 다음 구성요소는 시뮬레이션에서 제외합니다.
- 코크 튜브[8]
- 액츄에이터 스프링[9](모형화되지 않았지만 스프링 접촉으로 시뮬레이트됨)
- 잠금 스프링[10]
- 잠금[11]
