견본 부품 작성

튜토리얼의 이 부분에서는 간단한 판금 형상 몇 가지를 작성한 다음 부품에 스타일을 적용합니다.

  1. 응용프로그램 창 맨 위에 있는 새로 만들기 아이콘 을 클릭합니다. 아이콘만 클릭하고, 아이콘 옆에 있는 드롭다운 메뉴는 클릭하지 않도록 합니다.
  2. 새 파일 작성 대화상자에서 영국식 폴더를 클릭한 다음 Sheet Metal (in).ipt 템플릿 을 두 번 클릭합니다.

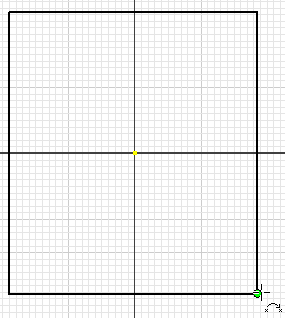

  3. 10제곱인치의 직사각형을 스케치합니다. 크기와 쉐이프가 정확한 것은 중요하지 않습니다.
  4. 리본에서 스케치 마무리 명령을 클릭하거나 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 2D 스케치 마침을 선택하여 스케치를 종료합니다.
  5. 그런 다음 판금 탭 작성 패널 을 클릭합니다. 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 을 선택할 수도 있습니다.
  6. 기본 대화상자 설정을 승인한 다음 확인을 클릭합니다.

    다음으로, 두 개의 플랜지를 추가합니다.

  7. 리본이나 표식 메뉴 에서 플랜지 명령을 클릭합니다.
  8. 인접한 모서리를 두 개를 선택합니다.
  9. 확인을 클릭합니다.

    기본 템플릿에서는 기본 판금 스타일을 사용합니다. 다음으로, 판금 기본값을 사용하여 새 스타일을 부품에 적용합니다.

팁: 특정 스타일 설정을 정기적으로 사용하는 경우 해당 스타일을 기본적으로 사용하는 판금 부품 템플릿을 작성합니다.
