BIM 교환 환경에서는 Autodesk Inventor 조립품, 용접물 및 부품을 제작(정의)하고 게시(내보내기)하므로 AutoCAD 및 Revit에서 사용할 수 있습니다. 이러한 응용프로그램은 Architectural, Structural, MEP(Mechanical, Electrical 및 Plumbing) 정보를 문서화하기 위한 특수 목적용 빌딩 설계 및 건축 시스템입니다.
BIM 교환에서는 2D 및 3D Autodesk Inventor 부품 및 조립품 설계 데이터를 Autodesk Exchange 파일(.ADSK)로 게시합니다. 뿐만 아니라, BIM 교환 응용프로그램은 Revit 형상을 기본적으로 Revit 패밀리(.RFA) 파일로 내보낼 수 있습니다. 여러 Autodesk 제품에서 Autodesk Exchange 파일을 사용할 수 있습니다. BIM 교환은 Autodesk Inventor에서 다양한 AEC(건축, 엔지니어링 및 건설) 응용프로그램에 모형 및 해당 메타데이터를 제공하는 수단입니다.
AutoCAD 및 Revit과 같은 Autodesk 제품에는 데이터를 사용에 필요한 다양한 도구가 포함되어 있습니다. BIM 교환은 Autodesk Inventor의 형상 모델링 명령을 사용하여 다른 Autodesk 제품에서 사용할 수 있는 모형을 정의하는 Autodesk Inventor 애드인입니다. BIM 교환에는 커넥터 정의, 모형 형상/데이터 단순화 및 인식, 데이터를 .RFA 또는 .ADSK 파일로 내보내기 위한 명령이 있습니다.
중요: Revit이 원하는 결과이면 피쳐 인식 도구를 사용하여 Inventor에서 작성된 다양한 유형의 형상을 Revit 소프트웨어에서 사용할 수 있는 형상과 일치하게 변환해야 합니다.
BIM 교환의 일반적인 워크플로우는 다음 세 가지 기본 구성요소로 구성됩니다.
|
단순화 |
구성요소나 불필요한 피쳐를 제거하여 모형의 복잡성을 감소시키는 프로세스입니다. 단순화된 조립품 명령을 사용하여 덮개 및 결합 구성요소를 작성할 수 있습니다. 형상단순화 대체, 세부 수준 표현, 파생 부품 및 기타 기법을 사용하여 부품 또는 조립품을 제작하거나 게시하기 전에 단순화합니다. 건물 엔지니어에게는 각자의 설계와 관련된 상세 정보만 필요하기 때문에 일반적으로 기본 3D 쉐이프와 연결 피쳐가 중요합니다. 구성요소를 내보낼 때 조립품을 단순화하여 가능한 한 .RFA 및 .ADSK 파일 크기를 작게 유지하는 것이 좋습니다. |
|
작성자 |

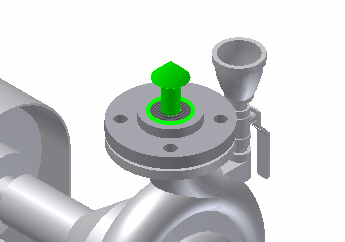

사물을 연결하는 방법 및 위치를 나타내며 커넥터 객체를 정의하는 프로세스입니다. MEP 응용프로그램에서는 커넥터 객체를 사용하여 열 교환기와 같은 장치 및 HVAC와 같은 빌딩 시스템 간의 연관을 정의합니다. 케이블, 관, 덕트, 전기 및 파이프와 같은 5가지 유형의 커넥터에 각각 Autodesk Inventor 명령이 포함되어 있어 해당 커넥터를 작성, 편집 및 삭제할 수 있습니다. 중요사항: 커넥터 그림문자는 결합 면 또는 평면을 나타낸다는 점에서 조립품 메이트 구속조건과 비슷합니다. 유속 방향은 나타내지 않습니다. 일반적으로 커넥터는 호스트 구성요소에서 떨어져 있습니다. 커넥터 방향을 반전하려면 방향 명령을 사용합니다.
흐름 방향은 커넥터 요소 내부와는 별도로 정의됩니다. 커넥터의 위치, 방향, 쉐이프 및 크기를 정의하여 커넥터를 추가합니다. 그런 다음 AutoCAD MEP 또는 Revit MEP에서 사용할 수 있도록 커넥터를 모형에 적용하기 전에 연결 유형을 선택합니다. 커넥터를 추가하면 BIM 교환 검색기에 표시됩니다. |
|
게시 |
Inventor 데이터를 확인한 후 .ADSK 또는 .RFA 파일로 내보내는 프로세스입니다. 내보낸 파일에는 형상, 2D 뷰, 커넥터, 매개변수 및 기타 특성이 포함되어 있습니다. 받는 응용프로그램에서는 지원되는 데이터를 가져옵니다. |
형상단순화 또는 세부 수준 표현을 사용하여 .ADSK 또는 .RFA파일로 내보내기 전에 데이터를 단순화합니다. 설계가 단일 부품으로 구성된 경우 빈 조립품 파일에 부품을 배치하여 단순화할 수 있습니다. 그런 다음 조립품 파일에 형상단순화 대체를 사용합니다.
UCS(사용자 정의 좌표계)는 빌딩 구성요소 내보내기 명령에서 선택할 수 있습니다. 부품 또는 조립품에 정의된 모든 UCS는 빌딩 구성요소 내보내기 명령에서 사용할 수 있습니다. 이러한 명령을 손쉽게 사용할 수 있도록 UCS 명령을 BIM 교환 탭에서 사용할 수 있습니다. 많은 건축 응용프로그램은 기계 응용프로그램이 흔히 양의 Z를 바깥쪽으로 간주하는 천장을 향해 양의 Z 방향을 위쪽으로 간주합니다. 적절한 방향에서 모형을 가져올 수 있도록 UCS를 적절하게 정의하는 것이 중요합니다.
Revit MEP 및 AutoCAD MEP는 ADSK 파일 및 연관된 데이터를 가져올 수 있습니다. 응용프로그램은 지원되는 데이터만 가져옵니다. 지원되지 않는 데이터는 파일에서 무시됩니다. .ADSK 파일이 사용될 경우 AEC 응용프로그램에서 일부 수정할 수 없다는 점에 유의하십시오. 이러한 이유로 아래에 설명된 워크플로우에 따라 .ADSK 또는 .RFA 파일을 얻는 것이 중요합니다.
