구속조건 추가

다음으로, 구조 구속조건과 하중을 추가하여 경계 조건을 정의합니다. 먼저 구속조건을 사용하여 시작합니다.

주: 구속조건은 프레임 시뮬레이션에 필요합니다. 구속조건 없이 시뮬레이션을 시작하면 대화상자에 정의된 구속조건이 없다는 오류 메시지가 표시됩니다.

1. 구속조건 패널에서 핀을 클릭합니다. 대화상자에 원점 선택기가 활성화되어 표시됩니다.

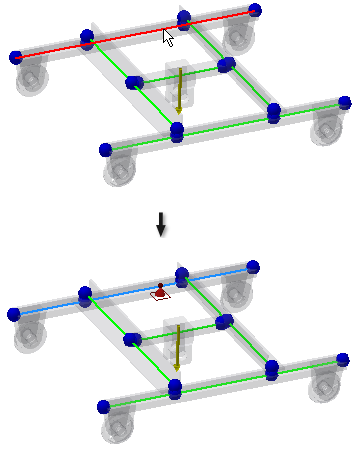

2. 빔을 그림과 같이 선택합니다. 핀 구속조건의 미리보기가 표시됩니다.


3. 핀 구속조건 대화상자에 절대 옵션이 선택되어 있는지 확인합니다. 빔 시작 시 측정한 절대값을 사용하여 간격띄우기 값을 삽입합니다.

   주: 화면표시 패널에서 로컬 시스템 명령 을 사용하여 빔 시작을 정의하도록 빔 좌표계를 표시합니다.
4. 핀 구속조건 대화상자에서 간격띄우기를 170mm로 설정하고 확인을 클릭합니다. 핀 구속조건이 적용됩니다.
5. 동일한 빔에 두 번째 핀 구속조건을 삽입합니다. 다시 구속조건 패널에서 핀을 클릭합니다.

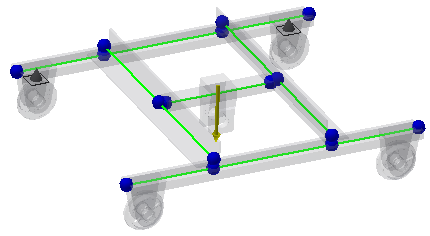

6. 동일한 빔을 선택한 다음 간격띄우기를 2330mm로 설정합니다. 확인을 클릭합니다.
