다음으로 앵글 버팀기둥을 추가합니다.

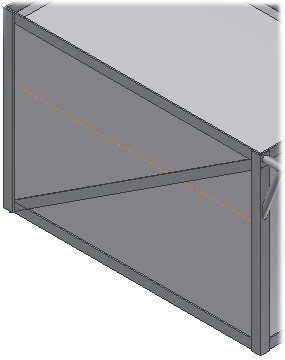

- 이미지와 같이 모형 뷰의 방향을 정합니다.
- 리본에서
설계 탭
프레임 패널
프레임 삽입
을 클릭합니다. - 패밀리 메뉴에서 DIN 59 370 S 산형강을 선택합니다.
- 크기 메뉴에서 S 35 x 5를 선택합니다.
- 점 사이에 멤버 삽입 옵션을 선택합니다.
- 시작점을 선택합니다. 이 점은 골조 모형의 구석 꼭지점입니다.
- 끝점을 선택합니다.
- 다음과 같이 방향 표시기를 설정합니다.수직 간격띄우기 필드에 -5mm를 입력합니다.
- 수평 간격띄우기 필드에 0.00mm를 입력합니다.
- 각도 필드에 0.00도를 입력합니다.
- 적용을 클릭합니다.
- 이 절차를 사용하여 다른 쪽 면에 다른 버팀기둥을 추가합니다. 각도 값을 180.00도로 변경하고 프레임 멤버 대칭 명령을 클릭합니다.
- 작업이 끝나면 취소를 클릭합니다.
