3D 이동/회전을 사용하여 세그먼트 지관의 작업점을 조정합니다.
- 데이터가 더 잘 보이게 하려면 뷰를 가리는 모든 형상에 대해 가시성을 끕니다.

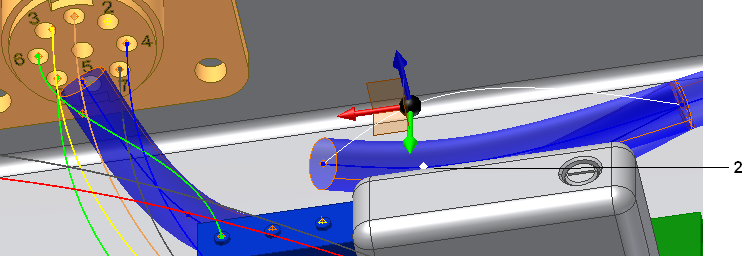

- 그래픽 창에서 다음 그림과 같이 두 번째 지관 작업점(2)을 마우스 오른쪽 버튼으로 클릭합니다.
- 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 메뉴에서 3D 이동/회전을 선택합니다.

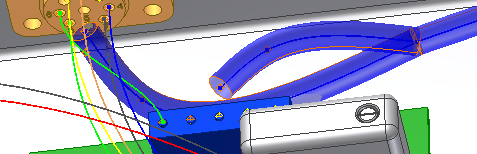

- 미리보기가 다음 쉐이프처럼 될 때까지 점을 수직으로 끌고 마우스 오른쪽 버튼을 클릭한 다음 적용을 선택합니다.
- 원하는 모양이 될 때까지 쉐이프를 계속 조정하고 마우스 오른쪽 버튼을 클릭하여 확인을 선택합니다.
주: 세그먼트가 작성되면 세그먼트에 정렬된 점이 절곡부 반지름 값을 위반하는지 확인할 수 있습니다. 검색기에서 세그먼트를 마우스 오른쪽 버튼으로 클릭한 다음 상황에 맞는 메뉴에서 절곡부 반지름
확인을 선택합니다. 점을 점검하기 전에 절곡부 반지름 승수를 설정했는지 확인합니다. 절곡부 반지름 점검에 대한 자세한 내용을 보려면 도움말 색인에서 "절곡부 반지름, 점검"을 선택하십시오. - 하네스 조립품을 저장합니다.
