판금 부품의 구석 이음매

구석 이음매 피쳐는 기타 피쳐를 작성하는 동안 자동으로 작성하거나 필요한 경우 설계 과정에서 수동으로 적용할 수 있습니다. 왼쪽 그림에 표시된 대로 판금 면의 인접 모서리에 동일한 매개변수를 사용하여 두 개의 플랜지 피쳐를 작성하면 자동 구석 피쳐를 가장 쉽게 설명할 수 있습니다.

자동 또는 수동으로 적용되면 구석 이음매에서 이음매(거리와 위치)를 따라 면이 만나는 방법 및 플랫 패턴에서 절곡부가 제거되는 방법을 정의하는 옵션을 제공합니다. 작성하는 동안 이러한 옵션은 기본적으로 판금 규칙에 정의된 값 및 설정으로 지정되지만 개별 구석에 고유한 특정 설계에 맞게 변경할 수 있습니다.

주: 다음 두 방법 중 하나를 사용하여 Autodesk Inventor 내의 구석 이음매 간격을 작성하고 측정합니다.
  면/모서리 방법 - 측정을 기반으로 하는 이음매 간격을 선택한 첫 번째 모서리와 연관된 플랜지 면에서 선택한 두 번째 모서리로 적용하는 방법입니다. 이 방법은 구석 이음매 피쳐를 사용하여 구석 이음매를 수동으로 적용하는 경우에만 지원됩니다. 이 방법을 독점적으로 사용한 R2008 이전의 Autodesk Inventor 릴리즈에서 작성된 구석 이음매입니다. 플랜지 또는 컨투어 플랜지 피쳐에서 자동으로 작성된 구석은 다음 절에 설명된 최대 간격 거리 방법을 사용합니다.

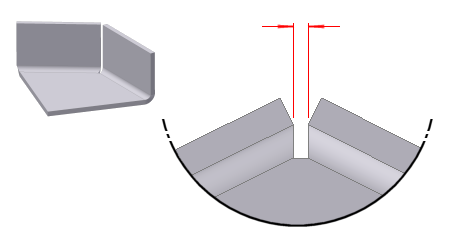

최대 간격 거리 방법 - 결과 구석의 모서리와 면 사이 및 모서리와 면에 따라 제공된 간격 거리 값과 동일한 두께의 물리적 검사 게이지를 변경하여 측정할 수 있는 이음매 간격을 적용하는 방법입니다. 이 방법의 이점은 사각형이 아닌 구석(90도보다 크거나 작음)에 사용했을 때 가장 잘 알 수 있습니다. 플랜지 또는 컨투어 플랜지 피쳐에서 자동으로 작성된 구석은 최대 간격 거리 방법만 이용합니다. 이 방법을 사용하면 다음 이미지에 표시된 부품의 확대된 간격 상세 정보에 따라 이전에 설명된 면/모서리 방법을 사용하여 이전에는 수행할 수 없었던 간격 지정을 보다 잘 제어할 수 있습니다.
