판금 면에 구석 이음매를 추가합니다. 교차하거나 동일 평면상에 있는 면 사이에 이음매를 작성할 수 있습니다. |
|
액세스: |
리본:
판금 탭
수정 패널
구석 이음매
|
쉐이프
구석 이음매에 대한 쉐이프, 간격 측정 방법, 겹침 유형 및 간격 매개변수를 제어합니다.
|
쉐이프 |
모형 모서리를 선택하고 구석 리브 작업을 수행할지 지정합니다. |
|
구석 이음매 기존 동일 평면상에 있거나 교차하는 판금 면 사이에 새 구석 형상을 지정합니다. |
|
|
구석 립 립된 구석을 지정합니다. 이 옵션을 사용해 사각형 구석을 열어 판금 구석 이음매(일반적으로 변환된 부품 모형에 있음)를 작성합니다. |
|
|
모서리 각 면의 모형 모서리를 선택합니다. |
|
|
마이터/이음매 |
탭에서 이 영역은 선택된 모서리가 동일 평면형 면에 있는 경우 마이터로 레이블되고 선택된 모서리가 비평면형 면에 있는 경우 이음매로 레이블됩니다. 컨트롤에 다음이 포함됩니다.
|
|
최대 간격 거리 - 이 옵션을 사용하여 물리적 검사 게이지의 사용과 일치하는 방식으로 측정할 수 있는 구석 이음매 간격을 작성합니다. |
|
|
면/모서리 거리 - 이 옵션을 사용하여 선택한 첫 번째 모서리와 인접한 면에서 선택한 두 번째 모서리로 측정할 수 있는 구석 이음매 간격을 작성합니다. 이 옵션은 R2008 이전의 Autodesk Inventor 릴리즈에서 생성된 것과 일치하는 구석 이음매를 생성합니다. |
|
|
겹침 옵션: |
|
|
주: 선택한 모서리 또는 면과 이전에 선택한 간격 거리 측정 방법에 따라 선택 항목이 표시됩니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

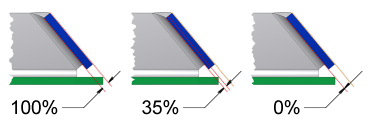

겹침 확률 0에서 1 범위의 십진 값을 사용하여 플랜지 두께의 백분율로 겹침을 지정합니다. 이 옵션은 겹침 유형이 겹침 또는 반전 겹침으로 지정된 경우 사용할 수 있습니다. |
|
 |
|
|
간격 구석 이음매의 모서리 간의 거리 또는 면과 모서리 간의 거리를 지정합니다. 활성 판금 스타일에 지정된 기본 두께 값과 값이 다른 경우 값을 입력합니다. 또한 이 필드에서 실수값 편집 플라이아웃을 사용하여 이 값에 사용할 피쳐 거리를 측정하거나, 이 값에 사용할 치수를 식별하도록 치수 표시를 하거나, 이 값을 대체할 매개변수 나열을 하거나, 값이 이전에 변경된 경우 해당 값을 피쳐 값으로 재설정할 수 있습니다. 값이 이전에 편집된 경우 두께를 지정하여 판금 스타일에 정의된 두께 매개변수로 이 값을 재설정할 수도 있습니다. 주 구석 이음매의 겹침 유형이 이음매 없음으로 설정된 경우 이 필드를 사용할 수 없습니다. |
|
45도(동일 평면형 선택/최대 간격 거리) 선택된 구석 이음매에 대칭 간격 이음매 유형을 적용합니다.
대칭 간격(동일 평면형 선택/면/모서리 거리) 선택된 구석 이음매에 대칭 간격 이음매 유형을 적용합니다.
대칭 간격(비평면형 선택/최대 간격 거리) 선택된 구석 이음매에 대칭 간격 이음매 유형을 적용합니다.
겹치지 않음(비평면형 선택/면/모서리 거리) 선택된 구석 이음매에 겹치지 않음 이음매 유형을 적용합니다.
겹침(동일 평면형 선택/최대 간격 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
겹침(동일 평면형 선택/면/모서리 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
겹침(동일 평면형 선택/최대 간격 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
겹침(비평면형 선택/면/모서리 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
반전 겹침(동일 평면형 선택/최대 간격 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.
반전 겹침(동일 평면형 선택/면/모서리 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.
반전 겹침(비평면형 선택/최대 간격 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.
반전 겹침(비평면형 선택/면/모서리 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.절곡부 탭
절곡부 탭에 대한 자세한 내용은 판금 절곡부 옵션 참조를 참고하십시오.
구석 탭
구석 탭에 대한 자세한 내용은 판금 구석 옵션 참조를 참고하십시오.
|
확인 |
지정된 옵션 및 매개변수를 사용하여 구석 이음매를 작성하거나 수정하고 대화상자를 닫으려면 확인을 클릭합니다. |
|
취소 |
매개변수 또는 옵션에 대한 편집 사항을 무시하고 대화상자를 닫으려면 취소를 클릭합니다. |
(자세히)
|
구석 확장은 구석 확장 방법을 지정합니다. |
|
|
정렬 |
첫 번째 면이 두 번째 면과 정렬되도록 투영합니다. |
|
직각 |
첫 번째 면이 두 번째 면과 직각을 이루도록 투영합니다. |
